LYT0006P
元件数最少的离线式开关IC，适用于非隔离LED照明应用
应用
产品详情
说明
LYTSwitch-0产品系列专门为低成本LED灯泡和T8灯管应用而设计。LYTSwitch-0器件在一个单片IC上集成了一个700 V功率MOSFET、振荡器、开/关控制方案、EMI降低和多种控制功能（包括逐周期检测的电流限流及热关断电路）。
产品特色
具有高成本效益
LYTSwitch-0产品系列可以为成本竞争非常激烈的LED照明应用提供低元件数的非隔离开关式拓扑结构。
66 kHz的工作频率加上频率抖动功能，可大幅降低EMI滤波器的成本。
启动及工作时的功率直接来自于漏极引脚的电压，无需使用偏置电源及相关电路。
功率因数校正
采用LYTSwitch-0系列器件的设计可轻松满足欧洲和北美对消费类照明应用规定的PFC标准。
严格的恒流性能
具有严格输入电压调整率和负载调整率的精确恒流控制，在宽温度范围内表现稳定，使LYTSwitch-0非常适合LED照明应用。
全面的保护
用于短路、开路和开环故障的集成式自动重启动以及迟滞过热保护功能(135°C) ，可以在不增加额外成本的情况下提供全面的保护。
支持不同的LED应用
LYTSwitch-0产品系列同时支持降压式、降压-升压式非隔离反激式以及升压式拓扑结构。700 V开关功率MOSFET支持85 VAC至308 VAC的���入电压范围。
提供针对直插式和表面贴装的封装选项，可满足不同的制造要求。
产品规格
| 輸出电流 (最大) - CCM, 230V | 280 mA |
| 輸出电流 (最大) - MDCM, 230V | 200 mA |
| 輸出电流 (最大) - MDCM, 通用 | 200.00 mA |
| 輸出电流 (最大) - CCM, 通用 | 280.00 mA |
| 击穿电压 | 700 V |
| 输入电压 (最小) | 85 V |
| 输入电压 (最大) | 308 V |

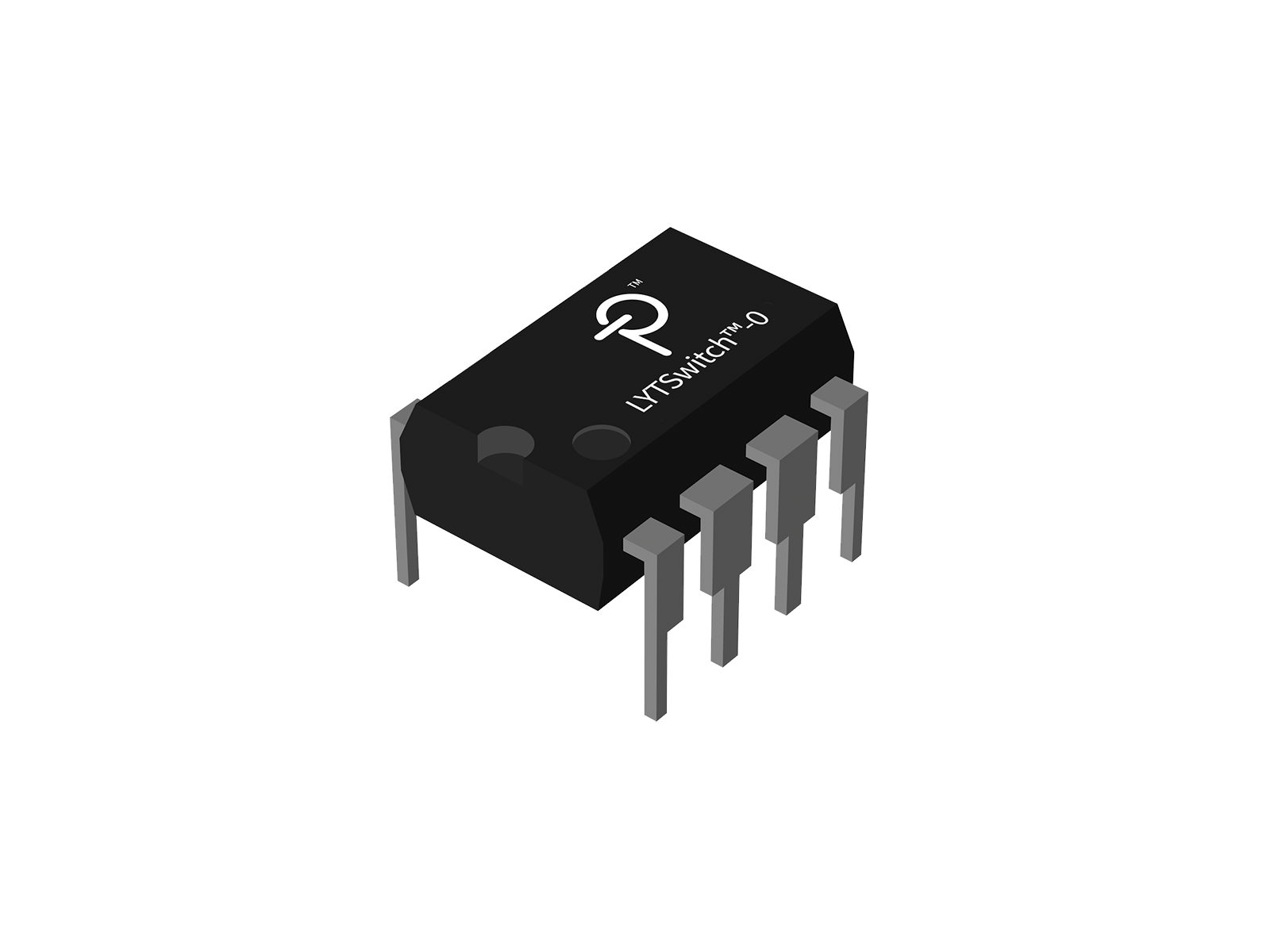

| IC封装 | DIP-8B |
| 内部开关 | 是 |
| 安装类型 | 通孔 |
| 过热反应 | 滞回 |
| 功率因数 | Low |
| 运作温度 (最小) | -40 °C |
| 运作温度 (最大) | 150 °C |
| 控制功能 |
频率抖动
自动重启/锁存故障反应
开/关控制
|
| 保护功能 |
过温
输出短路
输出开环
输出过载
|
| 输出配置 | CC |
| 拓扑结构 |
降压-升压
升压 PFC
|
| Product Sub-Type | PMIC |
| 次级回应 | 自动重启 |
