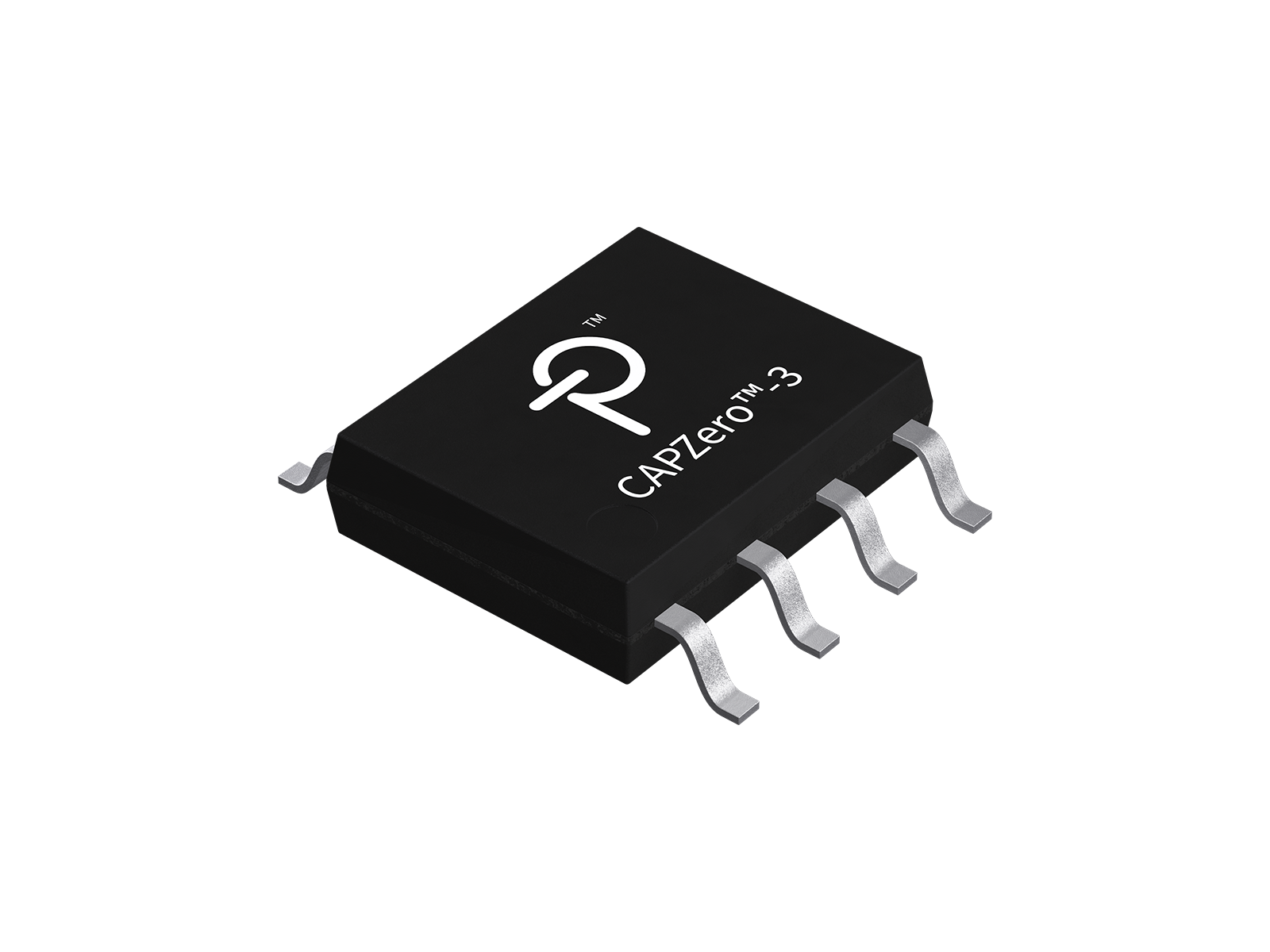

CAP300DG

零功耗 X电容自动快速放电IC,可选无损耗过零点信号发生器

应用

产品详情

施加AC电压后,CAP300DG可阻断X电容安全放电电阻中的电流,这样可在230 VAC输入时将功率损耗降至5 mW以下,甚至为零功耗¹。AC断电后,将CAP300DG与串联放电电阻相连,可自动对X电容进行放电。这种工作方法有助于灵活选择X电容,以优化差模EMI滤波,并在功耗不变的情况下降低电感成本。

使用CAP300DG设计电源时,只需根据所用X电容值选择合适的外部电阻值即可获得所需的时间常数。双端子CAP300DG IC的简单性和稳健性,使其成为设计满足EuP Lot 6要求的电源系统的理想之选。

产品规格

产品规格
击穿电压 1000 V
IC封装 SO-8
最大X电容 101 nF to 6 microF
安装类型 表面安装
运作温度 (最小) -10 °C
运作温度 (最大) 110 °C
总串联电阻 54 kOhm (min)
Product Sub-Type 控制IC
