产品详情
产品停售信息
HiperPFS™系列将于2020年6月10日后停产。请立即联系您的PI销售代表，我们备有样本可协助您改用替代产品。
建议替代产品:
| 产品编号 | 替代产品 | 产品编号 | 替代产品 |
| PFS704EG | PFS7623H/L | PFS723EG | PFS7633H |
| PFS706EG | PFS7624H/L | PFS724EG | PFS7634H |
| PFS708EG | PFS7625H/L | PFS725EG | PFS7635H |
| PFS710EG | PFS7626H/L | PFS726EG | PFS7636H |
| PFS712EG | PFS7627H/L | PFS727EG | PFS7637H |
| PFS713EG | PFS7628H/L | PFS728EG | PFS7638H |
| PFS714EG | PFS7629H/L | PFS729EG | PFS7639H |
| PFS716EG | PFS7629H/L |
说明

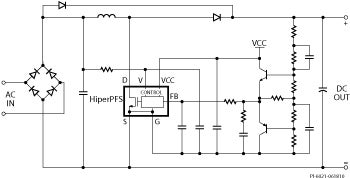

HiperPFS系列器件将一个连续导通模式(CCM) PFC升压控制器、栅极驱动和高压功率MOSFET集成在一个超薄eSIP™功率封装中，能够提供接近1的输入功率因数。HiperPFS器件可省去PFC转换器所需的外部电流检测电阻，消除与这些元件相关的功率损耗。它采用创新的控制技术，可在整个输出负载、输入线电压，甚至是输入线周期内调整开关频率。这项控制技术能够提高转换器在整个负载范围内的效率，特别是轻载条件下的效率。此外，该控制技术还能产生宽频扩频效应，从而大幅降低EMI滤波要求。HiperPFS具备Power Integrations的整套标准保护功能，例如集成软启动、欠压保护、过压保护、电压缓升/跌落保护以及迟滞热关断保护。而且，HiperPFS还对功率MOSFET进行逐周期限流，提供限制输出功率的过载保护以及引脚到引脚短路保护。
产品特色
主要优势
- 适合升压式功率因数校正(PFC)的单芯片解决方案
- 满足EN61000-3-2 Class C & D标准
- 在10%及20%负载点的轻载效率高
- 从10%负载点到满载的效率均 >95%
- 230 VAC输入的空载功耗 <130 mW，且维持输出稳压
- 230 VAC输入、处于远程关断状态下的空载功耗 <50 mW
- 在整个线电压和线周期内对频率进行调整
- 在 >60 kHz的频率范围内进行扩频，可简化EMI滤波要求
- 降低升压电感
- 提供高达1 kW的峰值输出功率
- 在功率限制稳压模式下，峰值输出功率 >1 kW
- 集成度高，可缩小电源设计的外形尺寸并提���其功率密度
- 集成了控制、栅极驱动和高压功率MOSFET
- 内部电流检测可缩减元件数和系统损耗
- 保护功能包括：欠压(UV)保护、过压(OV)保护、过热保护(OTP)、电压缓升/跌落保护、逐周期限流以及过载功率限制保护
- 无卤素和符合RoHS
应用
- PC
- 打印机
- LCD电视机
- 视频游戏机
- 高功率适配器
- 高功率LED照明
- 工业应用及电器
- 通用功率因数校正转换器
