2SML0220D2E0-FF600R17ME4

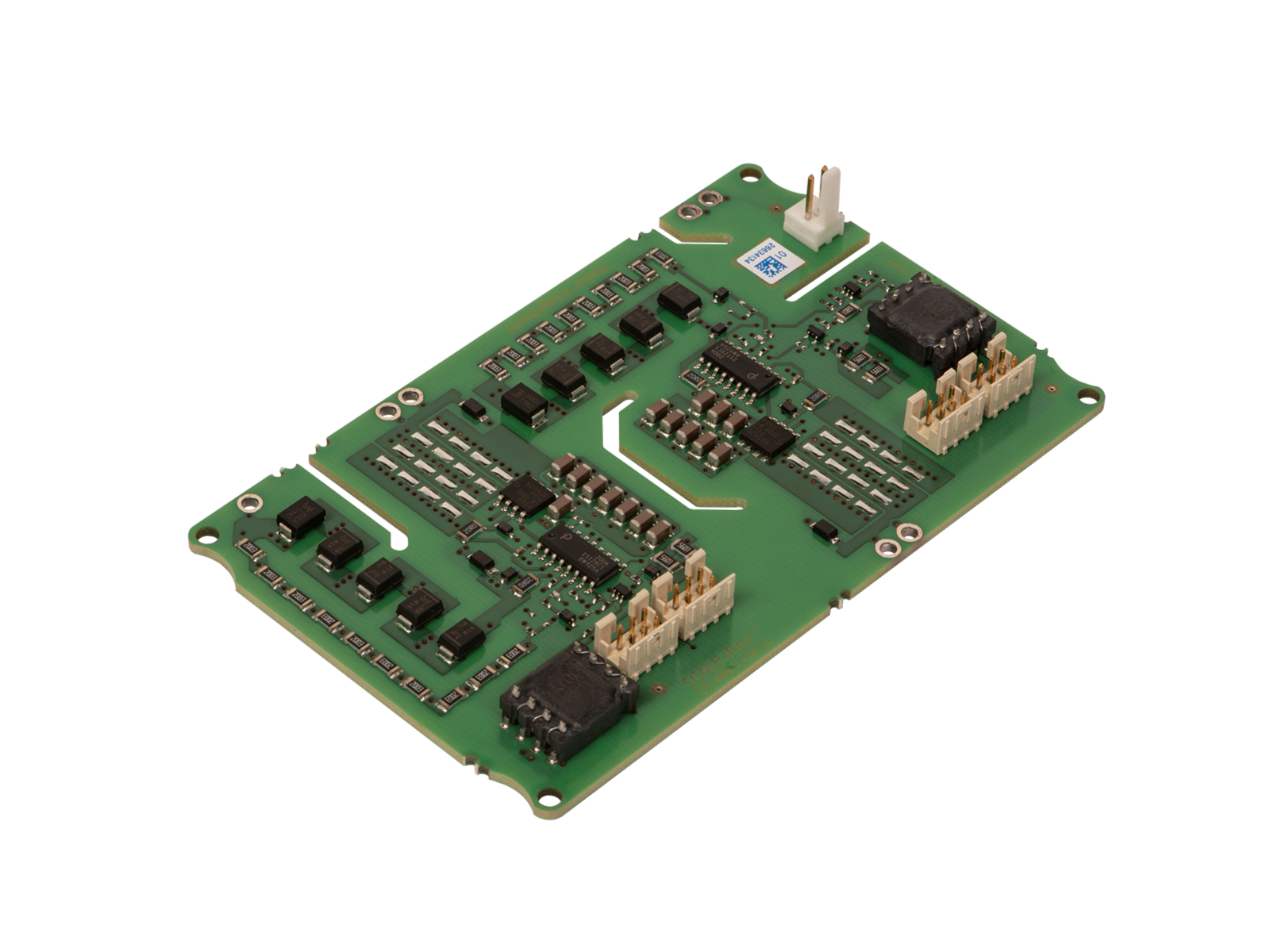

Module Adapted Gate Driver (MAG) for 1700 V Half-Bridge Power Modules
アプリケーション
製品詳細
The SCALE-iFlex LT gate driver family consists of a central Isolated Master Control (IMC) and Module Adapted Gate Driver (MAG) together with a cable set. The IMC is designed for operation of power modules with a blocking voltage of up to 1700 V, whereas the MAGs are optimized for different power modules of different suppliers and chip technologies in the voltage classes of up to 1700 V.
Highly Integrated, Compact Footprint
- Ready-to-use gate driver solution optimized for power modules up to 1700 V blocking voltage
- Dual channel gate driver
- To be controlled by IMC (e.g., 2SIL1200T2A0C-17)
- Operation altitude up to 2000 m
- Optimized for paralleling of up to 6 power modules
- Supply voltage to be provide by IMC (e.g., 2SIL1200T2A0C-17)
- 2.0 W output power per channel at maximum ambient temperature
- ±20 A maximum gate current
- -40 °C to 85 °C operating ambient temperature
Full Safety and Regulatory Compliance
- Clearance and creepage distances between secondary and secondarysides meet requirements for basic isolation according to IEC61800-5-1
- RoHS compliant
仕様
サポートされているモジュール | FF600R17ME4 |
IGBT 電圧クラス | 1700 V |
技術 | SCALE-2 |
製品タイプ | プラグアンドプレイドライバ |
動作温度 - 最小 | -40 ℃ |
動作温度 - 最大 | 85 ℃ |
インターフェイスタイプ | 電気 |
モジュールハウジング | EconoDUAL™ |
IGBTのメーカー | Infineon |
チャネル数 | 2 |
製品タイプ | 基板 |
Product Sub-Type | プラグアンドプレイドライバ |
サポートされているモジュールタイプ | IGBT |
サポートされているトポロジ | 2レベル電圧源 |
保護機能 |
高度アクティブクランピング
過電圧
短絡
低電圧(セカンダリ側)
|
ドライブモード |
ハーフブリッジ
直接独立型
|
Connection Type to IGBT | 直接 |
供給電圧 (標準) | 15.00 V |
ゲートターンオン電圧 | +15.00 V |
ゲートターンオフ電圧 | --10.00 V |
隔離タイプ | 基本 |
保管温度(最小) | -40.00 ℃ |
保管温度(最大) | 85.00 ℃ |
