TOPSwitch-JX

고집적 PSU 컨트롤러 + 725 V MOSFET, 대기 모드에서 초저 전력 소비 실현

애플리케이션
필터 제품 숨기기
필터 숨기기
  • 필터
    • Output Power (Max) - Enclosed, 230V (W)
      오픈 프레임 (최대) - 폐쇄 형, 230V (W)
    • Output Power (Max) - Open Frame, 230V (W)
      출력 전력 (최대) - 오픈 프레임, 230V (W)
    • IC Package
      IC 패키지
    • Protection Features
      보호 기능
    • Output Power (Max) - Enclosed, Univ (W)
      출력 전력 (최대) - 폐쇄 형, 범용 (W)
    • 고급 필터
      • Output Power (Max) - Open Frame, Universal (W)
        출력 전력 (최대) - 오픈 프레임, 범용 (W)
      • Control Features
        제어 기능
Filter Products
1 - 24 개 제품 총 24 개 전시
Product Parts Table
제품
데이터 시트
오픈 프레임 (최대) - 폐쇄 형, 230V
출력 전력 (최대) - 오픈 프레임, 230V
IC 패키지
항복 전압
보호 기능
출력 전력 (최대) - 폐쇄 형, 범용
출력 전력 (최대) - 오픈 프레임, 범용
스위칭 주파수 (최대)
제어 기능
자동 재시작 임계 값
입력 전압 (최소)
입력 전압 (최대)
장착 유형
상품 유형
작동 온도 (최대)
작동 온도 (최소)
제어 체계
내부 스위치
자동 재시작 및 과전압 응답
과열 반응
토폴로지
2 차 응답
Output Power (Max) - Enclosed, 230V 30.0 W
Output Power (Max) - Open Frame, 230V 62.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 20.0 W
Output Power (Max) - Open Frame, Univ 43.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 30.0 W
Output Power (Max) - Open Frame, 230V 49.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 16.0 W
Output Power (Max) - Open Frame, Univ 30.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 21.0 W
Output Power (Max) - Open Frame, 230V 62.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 12.0 W
Output Power (Max) - Open Frame, Univ 43.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 40.0 W
Output Power (Max) - Open Frame, 230V 81.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 26.0 W
Output Power (Max) - Open Frame, Univ 57.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 33.0 W
Output Power (Max) - Open Frame, 230V 53.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 20.0 W
Output Power (Max) - Open Frame, Univ 34.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 22.5 W
Output Power (Max) - Open Frame, 230V 81.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 15.0 W
Output Power (Max) - Open Frame, Univ 57.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 60.0 W
Output Power (Max) - Open Frame, 230V 119.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 40.0 W
Output Power (Max) - Open Frame, Univ 86.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 36.0 W
Output Power (Max) - Open Frame, 230V 58.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 23.0 W
Output Power (Max) - Open Frame, Univ 39.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 24.0 W
Output Power (Max) - Open Frame, 230V 119.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 17.0 W
Output Power (Max) - Open Frame, Univ 86.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 85.0 W
Output Power (Max) - Open Frame, 230V 137.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 55.0 W
Output Power (Max) - Open Frame, Univ 103.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 40.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 26.0 W
Output Power (Max) - Open Frame, Univ 45.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 27.5 W
Output Power (Max) - Open Frame, 230V 137.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 19.0 W
Output Power (Max) - Open Frame, Univ 103.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 105.0 W
Output Power (Max) - Open Frame, 230V 148.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 70.0 W
Output Power (Max) - Open Frame, Univ 112.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 46.0 W
Output Power (Max) - Open Frame, 230V 73.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 30.0 W
Output Power (Max) - Open Frame, Univ 50.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 30.0 W
Output Power (Max) - Open Frame, 230V 148.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 21.5 W
Output Power (Max) - Open Frame, Univ 112.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 128.0 W
Output Power (Max) - Open Frame, 230V 162.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 80.0 W
Output Power (Max) - Open Frame, Univ 120.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 50.0 W
Output Power (Max) - Open Frame, 230V 81.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 33.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 32.0 W
Output Power (Max) - Open Frame, 230V 162.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 22.5 W
Output Power (Max) - Open Frame, Univ 120.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 147.0 W
Output Power (Max) - Open Frame, 230V 190.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 93.0 W
Output Power (Max) - Open Frame, Univ 140.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 56.0 W
Output Power (Max) - Open Frame, 230V 91.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 36.0 W
Output Power (Max) - Open Frame, Univ 60.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 34.0 W
Output Power (Max) - Open Frame, 230V 190.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 24.5 W
Output Power (Max) - Open Frame, Univ 140.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 177.0 W
Output Power (Max) - Open Frame, 230V 244.0 W
IC Package eSIP-7C
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 118.0 W
Output Power (Max) - Open Frame, Univ 177.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 63.0 W
Output Power (Max) - Open Frame, 230V 102.0 W
IC Package eSOP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 40.0 W
Output Power (Max) - Open Frame, Univ 66.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작
Output Power (Max) - Enclosed, 230V 36.0 W
Output Power (Max) - Open Frame, 230V 244.0 W
IC Package eDIP-12B
Breakdown Voltage 725 V
Protection Features 출력 저전압, 과열, 출력 과전압, 출력 단락, 출력 개방 회로, 출력 과부하, 원격 종료
Output Power (Max) - Enclosed, Univ 26.0 W
Output Power (Max) - Open Frame, Univ 177.0 W
Switching Frequency (max) 132 kHz
Control Features 선택 가능한 전류 한계, 주파수 지터링, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Auto-Restart Threshold 5.8
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart & Overvoltage Response 자동 재시작
Over-Temperature Response 히스테리틱
Topology 플라이백
Secondary Response 자동 재시작

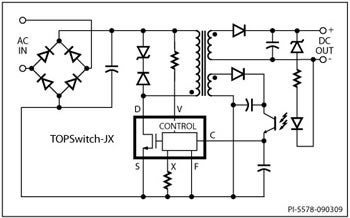

제품 상세 정보

제품 설명

TOPSwitch-JX는 725 V 파워MOSFET, 고전압 스위치 전류 소스, 다중 모드 PWM 제어, 오실레이터, 열 셧다운 회로, 오류 보호, 기타 제어 회로가 모놀리식 디바이스에 비용 효율적으로 통합되었습니다.

제품 하이라이트

EcoSmart - 에너지 효율

  • 전체 부하 범위에서 에너지 효율적
  • 230 VAC에서 70mW 미만의 무부하 소비 달성가능
  • 230 VAC에서 1W 입력시 최대 750 mW 대기 출력 전력

저비용 시스템을 위한 고유연성 설계

  • 모든 부하에서 효율을 최대화시키는 다중 모드 PWM제어
  • 트랜스포머 및 전원공급장치 크기를 감소시키는 132 kHz 동작
    • 66최대 효율 요건을 위한 66 kHz 옵션
  • 정확한 프로그래머블 전류 제한
  • 라인 리플 을 줄이기 위한 최적형 라인 피드 포워드
  • EMI 필터 비용을 감소시키는 주파수 지터링
  • 최소한의 시작 강도를 위한 완벽한 고집적 소프트 스타트
  • 725 V 정격 MOSFET
    • 설계 디레이팅 요건 준수의 단순화

보호 기능 확장

  • 과부하 오류시 3% 미만으로 전력 공급을 제한하는 자동 재시작 기능
    • 출력 단락회로 보호 기능(SCP: short-circuit protection)
    • 출력 과전류 보호 기능 (OCP: overcurrent protection)
    • 출력 과부하 보호 기능(OPP: overload protection)
  • 출력 과전압 보호 기능 (OVP)
    • 히스테릭/래칭 셧다운을 위한 사용자 프로그래밍 가능
    • 간단한 고속 AC 리셋
    • 1차 또는 2차 감지형
  • 턴오프 글리치를 보호하는 라인 UV(undervoltage) 검출
  • 라인 서지 저항을 확장하는 라인 OV(overvoltage) 셧다운
  • 대규모 히스테리시스로 정확한 열 셧다운 기능 제공 (OTP)

향상된 패키지 옵션

  • eDIP-12 패키지:
    • 초저 슬림 설계를 위한 로우 프로파일 수평 디스플레이(horizontal orientation)
    • PCB와 열 싱크로 열 성능 제공
    • TO-220과 동일한 열 임피던스를 제공하는 선택형 외장 히트 싱크
  • eSIP-7C 패키지:
    • 최소 PCB 풋프린트를 위한수직 디스플레이 (vertical orientation)
    • 칩을 사용하는 간단한 히트 싱크 마운팅, TO-220와 동급의 열 임피던스 제공
  • eSOP-12 패키지:
    • 유니버셜 입력에서 66W 출력 파워 가능
    • 초슬림 설계를 위한 로우 프로파일 표면 실장
    • 노출 패드와 SOURCE 핀을 통해 PCB로 열을 전달
    • 웨이브 솔더링 또는 리플로우 솔더링 가능
