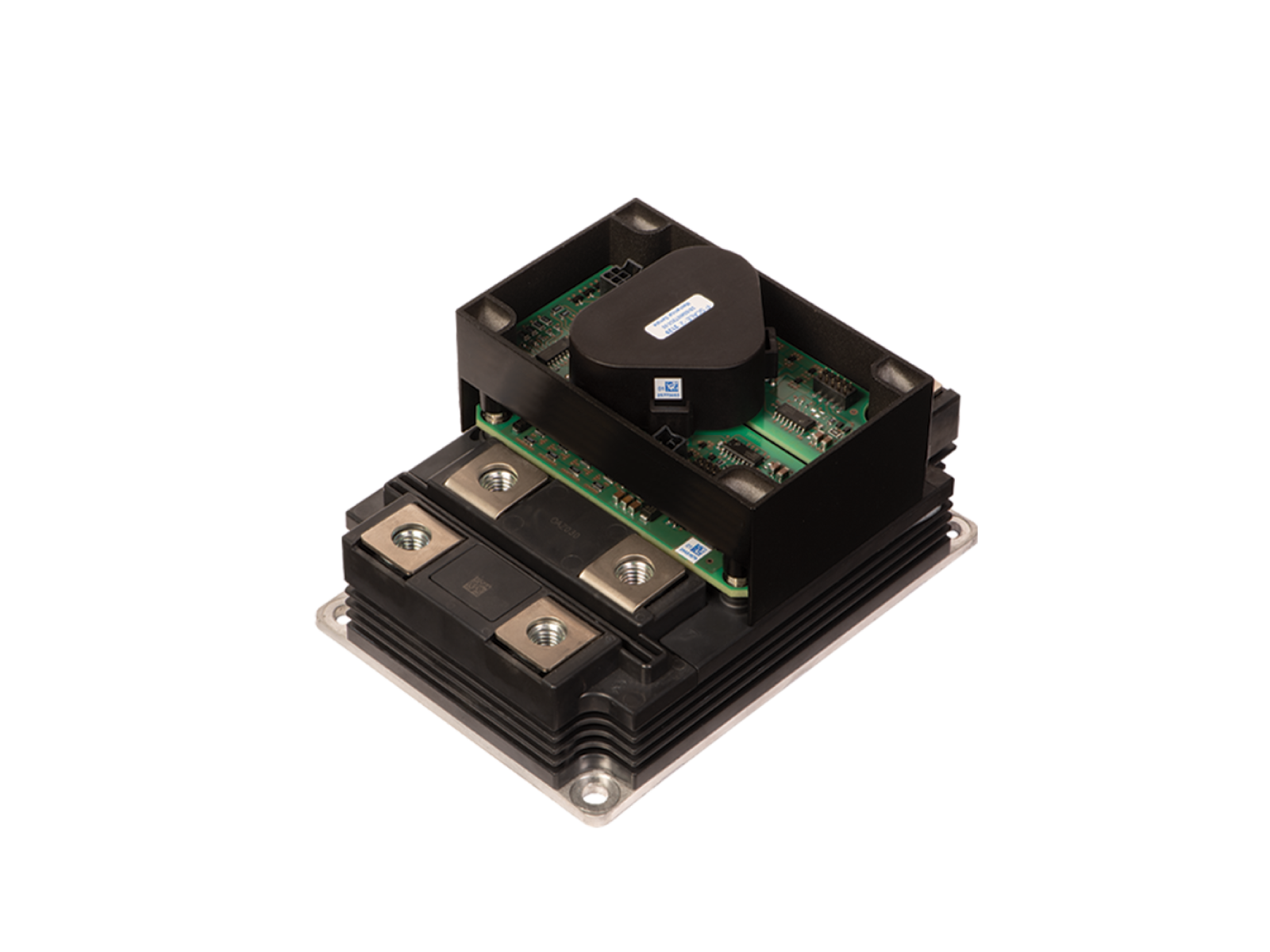

SCALE-iFlex Single
최대 3.3kV의 100x140mm IGBT 모듈용 플러그 앤 플레이 게이트 드라이버, 특히 전기 철도 열차 및 트램에 적합합니다.
애플리케이션
|
제품
|
데이터 시트
|
IGBT 전압 등급
|
인터페이스 유형
|
지원되는 모듈
|
IGBT 제조업체
|
모듈 하우징
|
출력 전력 / 채널-최대
|
채널 수
|
격리 기술
|
격리 유형
|
게이트 턴온 전압
|
게이트 턴 오프 전압
|
공급 전압 (일반)
|
논리 입력 전압
|
등각 코팅?
|
IGBT에 대한 연결 유형
|
지원되는 토폴로지
|
보호 기능
|
지원되는 모듈 유형
|
병렬 지원?
|
기술
|
최대 스위칭 주파수
|
드라이브 모드
|
메인 / 주변
|
작동 온도 (최소)
|
작동 온도 (최대)
|
보관 온도 (최소) (°C)
|
보관 온도 (최대) (°C)
|
게이트 피크 전류 (최대)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1200 V, 1700 V, 3300 V
|
Interface Type
전기
|
|
|
|
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-10.0 V
|
Supply Voltage (Typ)
15 V
|
Logic Input Voltage
15
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1
|
Protection Features
고급 능동 클램핑, 과전압, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
|
Driving Mode
하프브리지, 직접 독립형
|
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
Temperature - Storage (Min)
-40 ℃
|
Temperature - Storage (Max)
50 ℃
|
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
광섬유
|
|
|
|
Power - Output/Channel (Max)
3.0 W
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-10.0 V
|
Supply Voltage (Typ)
15 V
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
|
|
|
|
Gate Peak Current (Max)
+20 A
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1700 V
|
Interface Type
전기
|
Supported Module(s)
CM1200DA-34X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
3.0 W
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.3 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
|
|
|
|
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
전기
|
Supported Module(s)
CM450DA-66X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
3.0 W
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.3 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
|
|
|
|
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
전기
|
Supported Module(s)
CM600DA-66X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
3.0 W
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.3 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
|
|
|
|
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
전기
|
Supported Module(s)
CM600DE-66X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
HV 100
|
Power - Output/Channel (Max)
3.0 W
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.3 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
|
|
|
|
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
전기
|
Supported Module(s)
FF450R33T3E3
|
IGBT Manufacturer
Infineon
|
Module Housing
XHP™3
|
Power - Output/Channel (Max)
3.0 W
|
Number of Channels
1
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.3 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
No
|
Technology
SCALE-2
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
|
|
|
|
|
|
제품 상세 정보
SCALE-iFlex Single은 "New Dual" 100 x 140mm IGBT 모듈용 게이트 드라이버로, IMC(절연 마스터 컨트롤) 및 MAG(모듈 적응형 게이트 드라이버)로 구성되어 있습니다. IMC는 블로킹 전압이 최대 3300V인 전력 모듈의 작동을 위해 설계되었으며, MAG는 전압 등급이 최대 3300V인 다양한 전력 모듈, 공급업체 및 칩 기술에 최적화된 변형 제품에 사용할 수 있습니다.
Key Features
높은 집적도, 작은 공간
- 최대 1700V 블로킹 전압의 전력 모듈용 즉시 사용 가능한 게이트 드라이버 솔루션
- Mitsubishi의 하프 브리지 전력 모듈(예: CM1200DC-34X)에 최적화됨
- -40~+85°C의 동작 주변 온도
보호/안전 기능
- UVLO(저전압 록아웃)
- AAC(Advanced Active Clamping)에 의한 과전압 보호
- 회로 단락 보호
- 양면 컨포멀 코팅(conformal coating) 적용
높은 안전성 및 규정 준수
- 트랜스포머의 100% 생산 부분 방전 및 HIPOT 테스트
- 1차측과 2차측 간의 공간거리 및 연면거리가 강화된 절연성 요구 사항을 충족함
- RoHS 준수
