SCALE-iFlex LT
EconoDUAL™ 및 동급 17mm 모듈용 듀얼 플러그 앤 플레이 게이트 드라이버, 특히 3~5MW 범위의 해상 풍력 터빈에 적합
애플리케이션
|
제품
|
데이터 시트
|
IGBT 전압 등급
|
인터페이스 유형
|
지원되는 모듈
|
IGBT 제조업체
|
모듈 하우징
|
출력 전력 / 채널-최대
|
채널 수
|
격리 기술
|
격리 유형
|
게이트 턴온 전압
|
게이트 턴 오프 전압
|
공급 전압 (일반)
|
논리 입력 전압
|
등각 코팅?
|
IGBT에 대한 연결 유형
|
지원되는 토폴로지
|
보호 기능
|
지원되는 모듈 유형
|
병렬 지원?
|
기술
|
최대 스위칭 주파수
|
드라이브 모드
|
메인 / 주변
|
작동 온도 (최소)
|
작동 온도 (최대)
|
보관 온도 (최대) (°C)
|
보관 온도 (최소) (°C)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1200 V, 1700 V, 3300 V
|
Interface Type
전기
|
|
|
|
Power - Output/Channel (Max)
10.0 W
|
Number of Channels
2
|
Isolation Technology
절연
|
Isolation Type
강화형
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-10.0 V
|
Supply Voltage (Typ)
15 V
|
Logic Input Voltage
15
|
Conformal Coated?
No
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스, 3단계 NP 클램프 - 유형 1, 3단계 NP 클램프 - 유형 2
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측), 저전압 (1차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Max Switching Frequency
10.0 kHz
|
Driving Mode
직접 독립형
|
Main/Peripheral
해당 없음
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
Temperature - Storage (Max)
50 ℃
|
Temperature - Storage (Min)
-40 ℃
|
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1700 V
|
Interface Type
전기
|
Supported Module(s)
FF600R17ME4
|
IGBT Manufacturer
Infineon
|
Module Housing
EconoDUAL™
|
|
Number of Channels
2
|
|
Isolation Type
기본
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-10.0 V
|
Supply Voltage (Typ)
15 V
|
|
Conformal Coated?
No
|
Connection Type to IGBT
Direct
|
Supported Topologies
2단계 전압 소스
|
Protection Features
고급 능동 클램핑, 과전압, 단락, 저전압 (2차측)
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
|
Driving Mode
하프브리지, 직접 독립형
|
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
Temperature - Storage (Max)
85 ℃
|
Temperature - Storage (Min)
-40 ℃
|
|
제품 상세 정보

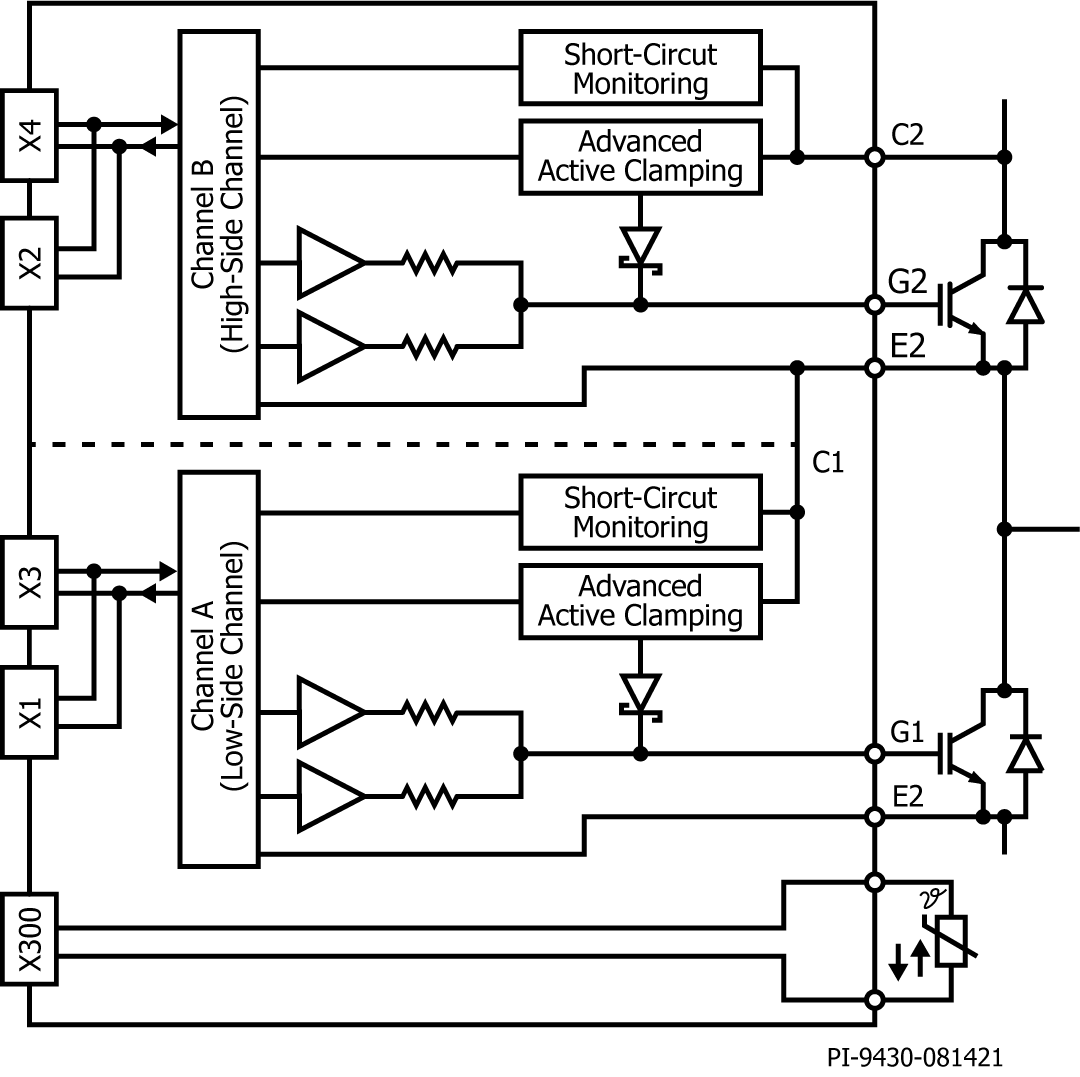

SCALE-iFlex LT 듀얼 플러그 앤 플레이 게이트 드라이버는 여러 개의 병렬 EconoDUAL™ 모듈의 성능을 20% 개선하여 사용자가 전원 인버터 및 컨버터 스택에서 6개의 모듈 중 하나를 제거할 수 있도록 합니다. 최대 6개의 EconoDUAL 3 또는 그와 동등한 전력 모듈은 기존 제품보다 더 작은 크기의 동일한 IMC(절연 마스터 컨트롤) 장치에서 병렬로 연결할 수 있습니다. MAG(모듈 적응형 게이트 드라이버)는 EconoDUAL 모듈 공간에 적합하며, 각 채널당 하나씩 2개의 SCALE-2 ASIC를 갖추고 있어 대칭 병렬, 효율성 및 보호를 최적화합니다.
SCALE-iFlex LT는 재생 가능한 에너지 생산 및 저장 관련 다양한 애플리케이션을 대상으로 하며, 특히 3~5MW 범위의 해상 풍력 터빈에 적용할 수 있습니다.
Key Features
높은 집적도, 작은 공간
- 최대 1700V 블로킹 전압의 전력 모듈에 최적화된 즉시 사용 가능한 게이트 드라이버 솔루션
- 듀얼 채널 게이트 드라이버
- 전기적 인터페이스
- 최대 2,000m 고도에서 강화된 절연성을 갖춘 2차측 파워 서플라이
- 최대 6개의 전력 모듈을 병렬로 연결하도록 최적화됨
보호/안전 기능
- 1차측과 2차측 간의 강화된 절연성
- 1차측(저전압 측) 및 2차측(고전압 측)에 대한 UVLO(저전압 록아웃) 보호
- 양면 컨포멀 코팅(conformal coating) 적용
높은 안전성 및 규정 준수
- 트랜스포머의 100% 생산 부분 방전 및 HIPOT 테스트
- 1차측과 2차측 간의 공간거리 및 연면거리가 IEC 61800-5-1에 따른 강화된 절연성 요구 사항을 충족함
- sides meet requirements for reinforced isolation according to IEC 61800-5-1
- RoHS 준수
