MinE-CAP

매우 높은 전력 밀도 AC/DC 컨버터를 위한 벌크 커패시터 소형화 및 돌입 관리 IC. PowiGaN 기술 채택

애플리케이션
1 - 1 개 제품 총 1 개 전시
Product Parts Table
제품
데이터 시트
보호 기능
PowiGaN?
IC 패키지
과열 반응
장착 유형
상품 유형
작동 온도 (최대)
작동 온도 (최소)
MOSFET 분리
Protection Features 출력 개방 회로, 출력 과전압, 출력 단락, 출력 저전압, 과열
PowiGaN? Yes
IC Package MinSOP-16A
Over-Temperature Response 히스테리틱
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Disconnect MOSFETs 2

제품 상세 정보

MinE-CAP IC는 출력 리플과 작동 효율의 성능 저하 및 트랜스포머를 재설계할 필요 없이 입력 벌크 커패시터의 크기를 대폭 줄입니다. PowiGaN 기술을 사용하는MinE-CAP은 매우 높은 스위칭 주파수 작동과 같은 기존 기술과 비교할 때, 복잡한 EMI 필터링 문제와 매우 높은 주파수 설계와 관련된 트랜스포머/클램프 손실이 커지는 것을 피하면서 동일하거나 더 큰 용량의 파워 서플라이 크기를 감소시킬 수 있습니다.

또한 MinE-CAP은 AC 턴온시 돌입 전류를 정밀하게 관리하므로 NTC 손실 또는 대형 슬로우 블로우(slow-blow) 퓨즈가 필요하지 않습니다.

MinE-CAP은 또한 확장된 와이드 레인지 입력(90VAC ~ 350+ VAC)이 필요한 애플리케이션에 사용할 수 있으며, 다시 높은 비율의 160V 정격 입력 커패시턴스와 함께 일반적으로 필요한 것보다 훨씬 작은 값의 적층 400V 또는 500~600V 정격 커패시터를 사용합니다.

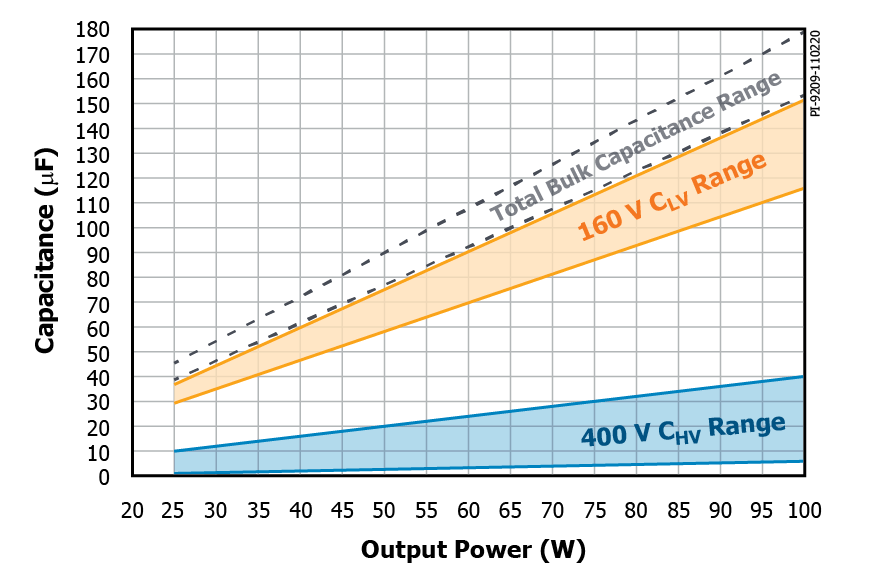

입력 E-CAP은 MinE-CAP IC와 직렬로 연결된 저전압 커패시터(CLV 일반적으로 160V)와 병렬로 연결된 소형 고전압 커패시터(CHV 일반적으로 400V)와 함께 배열됩니다. 높은 비율의 입력 커패시턴스가 기존의 유니버셜 입력 컨버터에서 일반적으로 사용되는 400V가 아닌 160V 정격이기 때문에 입력 커패시터의 물리적 크기가 최소화됩니다.









제품의 주요 특징

  • 입력 벌크 커패시터(E-CAP)의 최대 50% 볼륨 감소
  • 돌입 NTC 제거
  • 입력 브릿지 정류기 및 퓨즈의 i2t 스트레스 대폭 감소
  • 최소 부품 수의 초소형 AC/DC 컨버터를 위한 InnoSwitch IC 제품군과의 협력

고급 보호 및 안전 기능

  • 통합 온도 감지 및 히스테리시스 써멀 셧다운
  • 입력 서지 보호 기능
  • 핀 오픈/회로 단락 및 E-CAP UV/OV 고장 보고
