2SC0108T

デュアルチャンネル SCALE-2+ ドライバ コア、最高レベルの集積、超小型、高品質、8 A のゲート電流及び 2 x 1 W の出力電力

アプリケーション
フィルタ 製品を隠す
フィルタを非表示
Filter Products
1 ~ 9個の商品を表示、 合計9個
Product Parts
製品
データ シート
IGBT 電圧クラス
チャネル数
樹脂コーティング?
サポートされているモジュールタイプ
サポートされているモジュール
IGBTのメーカー
ロジック入力電圧
保護機能
技術
インターフェイスタイプ
サポートされているトポロジ
供給電圧 (標準)
ゲートターンオン電圧
ゲートターンオフ電圧
出力電力/チャネル-最大
ゲートピーク電流(最大)
隔離タイプ
分離技術
最大スイッチング周波数 (kHz)
時間 - 出力低下
時間 - 出力の上昇
UL準拠
ドライブモード
動作温度 - 最小
動作温度 - 最大
メイン/周辺
モジュールハウジング
オプション情報
並列サポート?
ROMS
IGBT Voltage Class 650 V
Number of Channels 2
Conformal Coated? No
Supported Module(s) いずれか
IGBT Manufacturer ABB, Danfoss, Dynex, Fuji, Hitachi, Infineon, IXYS, Mitsubishi/Powerex, Toshiba
Technology SCALE-2
Interface Type 標準変圧器
Power - Output/Channel (Max) 1.0 W
Max Switching Frequency 50.0 kHz
UL Compliant 認定
Temperature - Operating (Min) -40 ℃
Temperature - Operating (Max) 85 ℃
Module Housing いずれか
Paralleling Support? No
ROMS いいえ
IGBT Voltage Class 1200 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 高度アクティブクランピング, 短絡, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Options Info Conformal Coated Version  2SC0108T2D0C-12
Paralleling Support? No
IGBT Voltage Class 1200 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 高度アクティブクランピング, 短絡, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Paralleling Support? No
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 基本アクティブクランピング, 短絡, ソフトシャットダウン, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2+
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
UL Compliant 準拠
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Module Housing いずれか
Options Info Conformal Coated Version  2SC0108T2F1C-17
Paralleling Support? No
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 基本アクティブクランピング, 短絡, ソフトシャットダウン, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2+
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Paralleling Support? No
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 基本アクティブクランピング, 短絡, ソフトシャットダウン, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2+
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
UL Compliant 準拠
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Module Housing いずれか
Options Info Conformal Coated Version  2SC0108T2G0C-17
Paralleling Support? No
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 基本アクティブクランピング, 短絡, ソフトシャットダウン, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2+
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Paralleling Support? No
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 基本アクティブクランピング, 短絡, ソフトシャットダウン, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2+
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
UL Compliant 準拠
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Module Housing いずれか
Options Info Conformal Coated Version  2SC0108T2H0C-17
Paralleling Support? No
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, NチャネルMOSFET
Logic Input Voltage 5
Protection Features 基本アクティブクランピング, 短絡, ソフトシャットダウン, 低電圧(セカンダリ側), 低電圧(プライマリ側)
Technology SCALE-2+
Interface Type 電気
Supported Topologies 2レベル電圧源, 3レベルNPクランプ - タイプ1, 3レベルNPクランプ - タイプ2, 多レベルNPクランプ
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --9.4 V
Power - Output/Channel (Max) 1.2 W
Gate Peak Current (Max) +8 A
Isolation Type 強化型
Isolation Technology ガルバニック
Max Switching Frequency 50.0 kHz
Time - Output Fall 15 ns
Time - Output Rise 17 ns
Driving Mode ハーフブリッジ, 直接独立型
Main/Peripheral N/A
Paralleling Support? No

製品詳細

2SC0108T は、小型設計と高い信頼性、更に幅広いアプリケーションに対応した新しいの SCALE-2 デュアル ドライバ コアです。2SC0108T は、最大 600 A /1200 V または 450 A / 1700 V で通常のあらゆる IGBT モジュールを駆動します。内蔵の並列機能により、高い電力定格でもインバータ設計がシンプルになります。マルチレベル トポロジもサポートされます。

この技術の特長
2SC0108T は、産業用の用途に利用できる当社で最も小型のドライバ コアで、面積がわずか 45 x 34.3 mm、外形が 16 mm です。SCALE-2 チップセットでは、従来のソリューションと比較して部品数が最大 80% 減少するため、大幅に信頼性が高くなり、コストが削減されます。

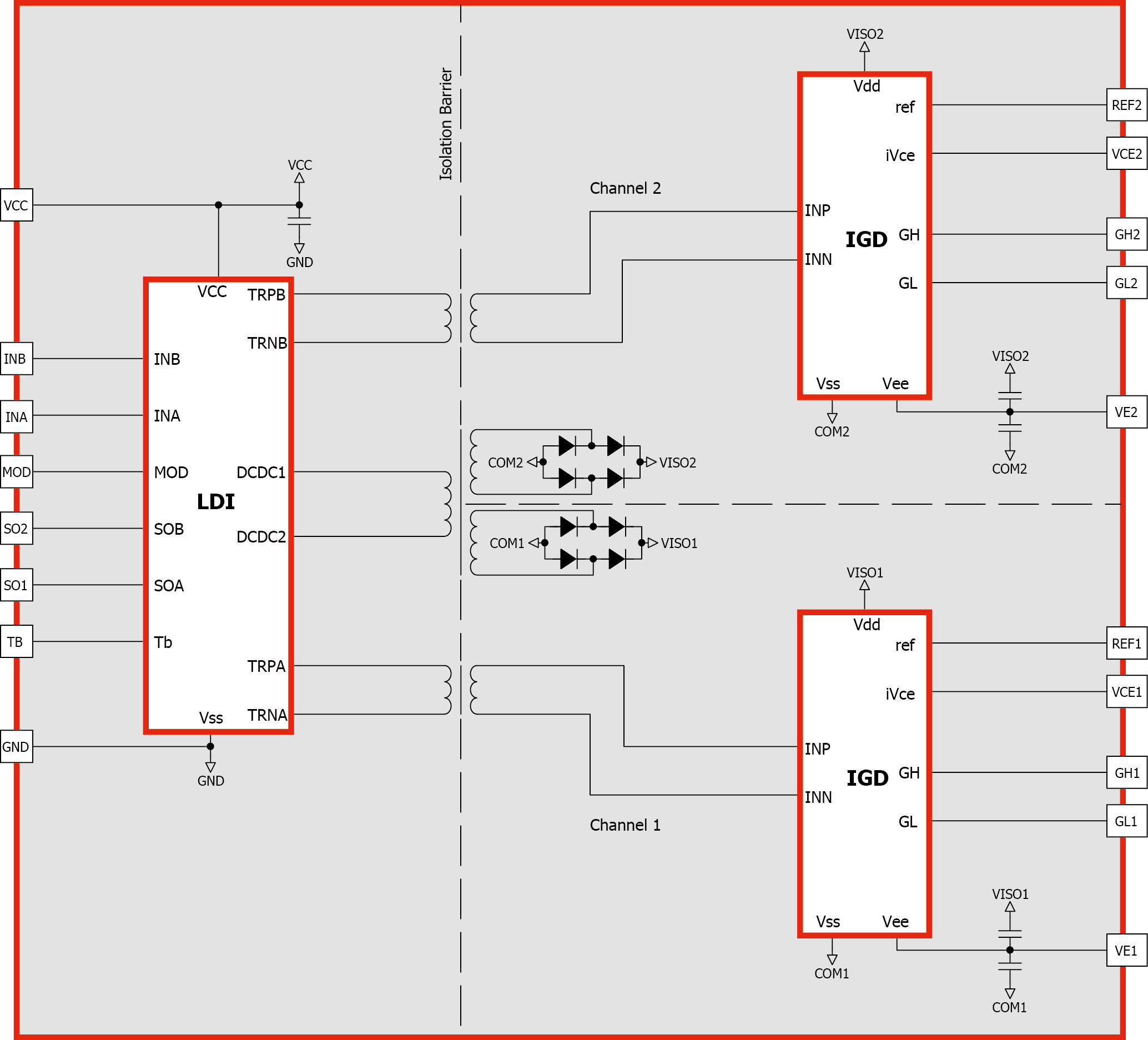

2SC0108T は絶縁型 DC/DC コンバータ、短絡保護、及び電源電圧監視などの駆動に必要なすべての部品とフル機能 2 チャンネル ドライブ コアを内蔵しています。2 つの出力チャンネルのそれぞれが一次側及び他の二次チャンネルから電気的に絶縁されています。
チャンネルごとに 8 A の出力電流及び 1 W のドライブ電力を利用できるため、2SC0108T は低電力及び中電力の用途での一般的な使用に適したドライバです。このドライバは +15 V / -8 V のゲート電圧振幅に対応します。出力電力レベルに関係なく安定した 15 V を維持するように、ターンオン電圧が規定されています。
卓越した EMC 性能により、厳しい産業用途でも信頼度の高い安全な動作を実現できます。

並列接続 IGBT の駆動
このドライバは、個々のドライバと任意の数の IGBT モジュールの直接並列接続が可能です。この新しい先進的な概念により、開発時の大きな負担を軽減して、個別のモジュールによる直列接続と同様、並列接続された IGBT でコンバータ シリーズを構成できるようになりました。
直接並列接続:どのような仕組みか(リンクを挿入)


比類のないコンパクト性、広範囲の適用性、高い信頼性 - 従来のドライバと比較して部品数を 85% 削減。樹脂コーティングで利用できる。

  • SCALE™-2+ チップ セット
  • 樹脂コーティングで利用できる
  • ハード、ウェーブ、選択的はんだ付け処理用の新しいピン
  • 2mm PCB に対応した新しいピン長 (2,54mm、3,1mm、5,84mm)
  • すべて鉛フリー
  • RoHS 対応: 2SC0108T2F1-172SC0108T2G0-172SC0108T2H0-17
  • すべてに進化した EMC 技術が採用
  • 電気的性能及び機械的性能に変更はなし
  • 下位アイテムとの互換性は100%
  • 全タイプが、UL508C 及び UL において UL リスト化されています。
  • SCALE™-2+ 技術、1200 V IGBT ドライバのガルバニック ソリューション、高度なアクティブ クランプまたは SSD を搭載
  • 超小型ソリューション
  • 最大 1700V のブロック電圧
  • 最大 50kHz のスイッチング周波数
  • 100 ナノ秒未満という非常に短い遅延時間
  • ±2 ナノ秒の小さいジッター
  • ±8A のゲート電流
  • +15V (規定)/-8V ゲートの駆動
  • 3.3V ~ 15V の論理レベルのインターフェース
  • 直接モード及びハーフブリッジ モード
  • 並列機能内蔵
  • 2 レベル及びマルチレベルのトポロジ
  • IGBT 短絡保護
  • 絶縁型 DC/DC コンバータ
  • 2 x 1W 出力電力
  • 入力低電圧ロックアウト
  • EN50178 に対応した絶縁仕様
  • UL 認証:UL 508C NMMS2/8
  • 及び UL 60950-1 NWGQ2/8
  • 優れた EMC
  • 高信頼性、長い耐用年数
  • 面積:45mm x 34.3mm
