LinkSwitch-PH

一次側制御による定電流出力のワンコンバータ型 PFC 及びトライアック調光機能を搭載した LED ドライバ IC

アプリケーション

製品詳細

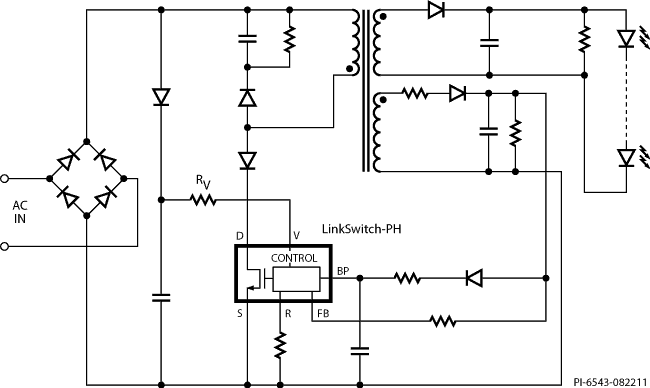

概要

LinkSwitch-PH により、0.9 以上の力率、トライアック調光機能と高効率を必要とする LED ドライバの実装が劇的に簡素化されます。この高集積 IC は、極めて高い力率と高精度な出力電流制御機能を備えた新たな制御技術を導入しており、力率改善に必要な受動回路やフォトカプラ、2 次電流制御回路が不要となります。

各デバイスには、725 V パワー MOSFET、連続モードで動作する PWM コントローラ、自己バイアス用の高圧電流源、周波数ジッタリング機能、パルス・バイ・パルス・カレントリミット及び自動復帰タイプ過熱保護回路が単一 IC 上に集積されています。

製品ハイライト

オフライン LED ドライバを劇的に簡素化

  • ワンコンバータ型 PFC の搭載と高精度な定電流 (CC) 出力
  • フリッカの無い位相制御機能付きトライアック調光機能
  • フォトカプラ及びすべての二次電流制御回路が不要
  • フィードバック回路のすべての位相補正回路が不要
  • シンプルな一次側 PWM 調光インターフェイス

高精度で安定した性能

  • クイックスタートアップ時間
  • トランスのインダクタンスの バラつきを補正
  • 入力電圧の変動を補正
  • 周波数ジッタリングにより EMI フィルタのサイズとコストを大幅に削減

優れた保護機能及び安全機能

  • 短絡保護回路によるオートリスタート機能
  • オープン回路故障検出モード
  • 自動復帰タイプ過熱保護機能
  • 基板上及び IC パッケージ上の双方において、DRAIN ピンとそれ以外の SIGNAL ピン間の高耐圧沿面距離要件に適合

EcoSmart® - 高エネルギー効率テクノロジー

  • 低待機電力 (230 VAC 入力時 50 mW 未満)、リモート ON/OFF 機能付き
  • 電流センス抵抗が不要 – 非常に高効率

グリーンパッケージ

  • ハロゲン化合物不使用、RoHS 指令適合パッケージ
