InnoSwitch3-EP

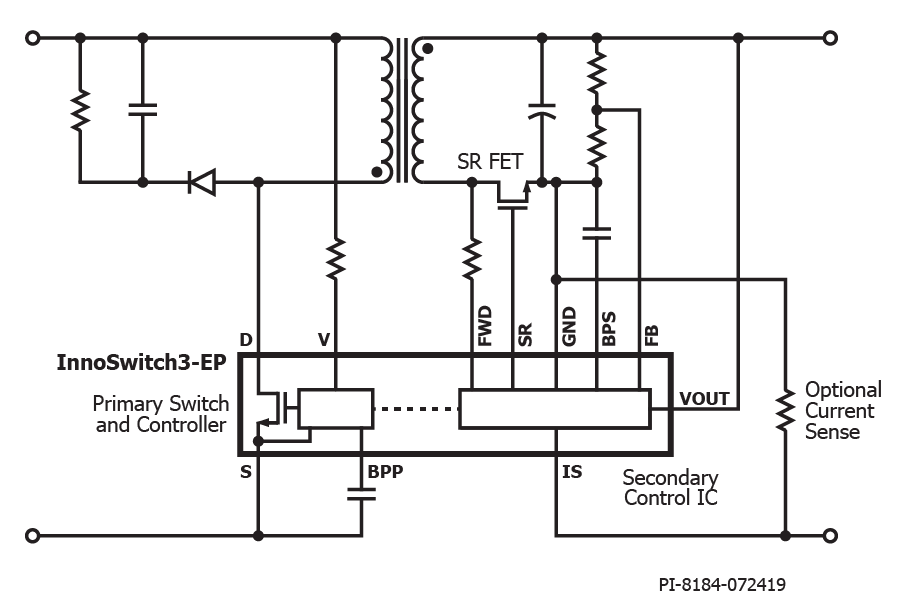

一次側スイッチ、同期整流及び FluxLink フィードバックを内蔵するオフライン CV/CC QR フライバック スイッチング電源用 IC。

アプリケーション
フィルタ 製品を隠す
フィルタを非表示
Filter Products
1 ~ 39個の商品を表示、 合計39個
Product Parts Table
製品
データ シート
出力 (最大) オープンフレーム, 230V
出力 (最大) オープンフレーム, ユニバーサル
絶縁破壊電圧
PowiGaN?
入力電圧 (最小)
入力電圧 (最大)
入力電圧 (最小, DC)
入力電圧 (最大, DC)
スイッチング周波数 (最小)
平均スイッチング周波数 (230 VAC)
スイッチング周波数 (最大)
製品タイプ
ICパッケージ
トポロジー
出力プロファイル
内部スイッチ
制御方式
制御機能
動作モード
制御可能な機能
保護機能
二次応答
過熱応答
自動再起動と過電圧応答
自動再起動しきい値
出力電圧 (最小)
出力電圧 (最大)
動作温度 - 最大
動作温度 - 最小
MSL評価
RDK利用可能
ケーブル落下補償
Output Power (Max) - Open Frame, 230V 85.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Breakdown Voltage 1250 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 580 V
Switching Frequency (min) 25 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, ソフトスタート, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Programmable Features 電流制限, スイッチング周波数
Protection Features 入力過電圧, 入力低電圧, オープンSR FET検出, 出力過負荷, 出力過電圧, 出力短絡, 過温
Secondary Response 自動再起動, ラッチオフ
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動, ラッチオフ
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Cable Drop Compensation 0
Output Power (Max) - Open Frame, 230V 45.0 W
Output Power (Max) - Open Frame, Univ 50.0 W
Breakdown Voltage 1700 V
Voltage Input (Min, DC) 200V
Voltage Input (Max, DC) 1000V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 45 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 65.0 W
Output Power (Max) - Open Frame, Univ 70.0 W
Breakdown Voltage 1700 V
Voltage Input (Min, DC) 200V
Voltage Input (Max, DC) 1000V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 45 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Breakdown Voltage 750 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 60 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Breakdown Voltage 750 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 60 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 12.0 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 90 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 12.0 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 90 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 12.0 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 90 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 15.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 90 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 15.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 90 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 15.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 90 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 25.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 25.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 25.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 30.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 30.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 30.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 30.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 80 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 40.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 75 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 40.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 75 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 40.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 75 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 40.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 75 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 45.0 W
Output Power (Max) - Open Frame, Univ 40.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 45.0 W
Output Power (Max) - Open Frame, Univ 40.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧, 出力短絡
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 45.0 W
Output Power (Max) - Open Frame, Univ 40.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 45.0 W
Output Power (Max) - Open Frame, Univ 40.0 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 75.0 W
Output Power (Max) - Open Frame, Univ 65.0 W
Breakdown Voltage 750 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 75.0 W
Output Power (Max) - Open Frame, Univ 65.0 W
Breakdown Voltage 750 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 85.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Breakdown Voltage 750 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 65 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 85.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Breakdown Voltage 750 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 65 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Breakdown Voltage 900 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 400 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Breakdown Voltage 900 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 400 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 12.0 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 440 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 25.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 440 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 35.0 W
Output Power (Max) - Open Frame, Univ 30.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 440 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 95 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 55.0 W
Output Power (Max) - Open Frame, Univ 50.0 W
Breakdown Voltage 900 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 400 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 55.0 W
Output Power (Max) - Open Frame, Univ 50.0 W
Breakdown Voltage 900 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 400 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 85.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Breakdown Voltage 900 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 400 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold 90%
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available
Output Power (Max) - Open Frame, 230V 85.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Breakdown Voltage 900 V
PowiGaN? Yes
Voltage - Input (Min) 85 V
Voltage - Input (Max) 400 V
Switching Frequency (min) 25 kHz
Switching Frequency (Avg. 230 VAC) 70 kHz
Switching Frequency (max) 110 kHz
Product Type IC
IC Package InSOP-24D
Topology フライバック
Output Profile CV/CC
Internal Switch Yes
Control Scheme Fluxlink
Control Features 同期整流, 周波数ジッタリング, 自動再起動/ラッチング障害応答
Operating Mode 準共振
Protection Features 過温, オープンSR FET検出, 入力過電圧, 入力低電圧, 出力過電圧
Secondary Response 自動再起動
Over-Temperature Response ヒステリシス
Auto-Restart & Overvoltage Response 自動再起動
Auto-Restart Threshold OL
Voltage - Output (Min) 5 V
Voltage - Output (Max) 24 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 3
RDK Available

製品詳細

InnoSwitch3-EP ファミリーの IC は、特に高い効率や小型化を必要とするフライバック電源コンバータの設計と製造を飛躍的に簡素化します。InnoSwitch3-EP ファミリーは、一次側コントローラと二次側コントローラ及び安全規格取得のフィードバックを単一の IC に内蔵しています。

InnoSwitch3-EP ファミリーのデバイスは、入力過電圧保護、入力低電圧保護、出力過電流制限、過熱シャットダウン機能を含む複数の保護機能を内蔵しています。デバイスは、家電製品、サーバーの待機電源、産業用、ユーティリティ メーター、スマート グリッド、ソーラー インバータ、スマート照明などのアプリケーションに必要なラッチ タイプとオートリスタートの動作の一般的な組み合わせをサポートします。

製品ハイライト

高集積化、小さな実装面積

  • 全負荷範囲で最大 94% の効率
  • マルチモード擬似共振 (QR)/CCM フライバック コントローラ、高電圧スイッチ、二次側検出回路及び同期整流ドライバを搭載
  • 加重 SSR フィードバックと同期整流により、優れた多出力クロス レギュレーションを実現
  • FluxLink、HIPOT 絶縁対応フィードバック回路内蔵
  • 外付け部品の影響を受けない、優れた CV/CC 精度
  • 外部出力センスを使用した調整可能で高精度な出力電流検出

PowiGaN 技術

EcoSmart - 高エネルギー効率

  • 入力センスを含めて無負荷時に 30 mW 未満
  • 世界中のあらゆるエネルギー効率規制に容易に適合
  • 低熱損失

優れた保護/安全特性

  • SR FET ゲートのオープン検出
  • 高速入力 UV/OV 保護
  • 出力OVPに対する自動再起動障害応答
  • 優れたサージ保護のための725/750 V スイッチ
  • 工業デザインまたは特別な安全のための900 V スイッチ

オプション機能

  • 出力 OVP のためのオートリスタートまたはラッチ タイプの異常応答

安全規格及び規制に完全に準拠

  • 強化絶縁
  • 絶縁電圧 > 4000 VAC
  • 生産ラインでの HIPOT 100% テストに対応
  • UL1577 isolation voltage 4000 VAC (max), TUV (EN62368-1), CQC (GB4943.1) and DIN EN IEC 60747-17 (VDE 0884-17) 安全認証を取得
  • 優れたノイズ耐性により、EN61000-4 スイート (EN61000-4-2、4-3 (30 V/m)、4-4、4-5、4-6、4-8 (100 A/m)、及び 4-9 (1000 A/m)) と Ford FMC1278 (RI-115) に対してクラス "A" 性能基準を達成する設計が可能

リソース
