HiperLCS-2
高効率、オフライン LLC スイッチング電源用 IC チップセット
- HiperLCS2-HB、高集積 600 V FREDFET を搭載したハーフブリッジのパワーデバイス、および
- HiperLCS2-SR、同期整流と FluxLink フィードバックを搭載した安全絶縁デバイス
注: HiperLCS-2 は HiperPFS-5PFC IC と簡単に組み合わせることができます。
アプリケーション
高効率、オフライン LLC スイッチング電源用 IC チップセット
注: HiperLCS-2 は HiperPFS-5PFC IC と簡単に組み合わせることができます。
製品
|
製品
|
データ シート
|
出力 (最大) 連続, 380V
|
出力 (最大) ピーク, 380V
|
絶縁破壊電圧
|
スイッチング周波数 (最大)
|
平均スイッチング周波数 (230 VAC)
|
スイッチング周波数 (最小)
|
制御方式
|
トポロジー
|
内部スイッチ
|
出力プロファイル
|
製品タイプ
|
ICパッケージ
|
出力電圧 (最小)
|
入力電圧 (最小, DC)
|
入力電圧 (最大, DC)
|
保護機能
|
過熱応答
|
故障報告
|
自動再起動と過電圧応答
|
二次応答
|
動作温度 - 最小
|
動作温度 - 最大
|
MSL評価
|
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Data Sheet
View Data Sheet
|
Output Power (Max) - Continuous, 380V
80 W
|
Output Power (Max) - Peak, 380V
135 W
|
Breakdown Voltage
600 V
|
|
|
|
|
Topology
LLC ハーフ ブリッジ
|
Internal Switch
Yes
|
Output Profile
CV
|
Product Type
IC
|
IC Package
InSOP-24C
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力過電圧, 入力低電圧, 出力過電圧, 出力低電圧, 過温
|
Over-Temperature Response
自動再起動, ヒステリシス, ラッチオフ
|
Fault Reporting
フォルトバス
|
Auto-Restart & Overvoltage Response
自動再起動, ラッチオフ
|
Secondary Response
自動再起動, ラッチオフ
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
Output Power (Max) - Continuous, 380V
120 W
|
Output Power (Max) - Peak, 380V
205 W
|
Breakdown Voltage
600 V
|
|
|
|
|
Topology
LLC ハーフ ブリッジ
|
Internal Switch
Yes
|
Output Profile
CV
|
Product Type
IC
|
IC Package
InSOP-24C
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力過電圧, 入力低電圧, 出力過電圧, 出力低電圧, 過温
|
Over-Temperature Response
自動再起動, ヒステリシス, ラッチオフ
|
Fault Reporting
フォルトバス
|
Auto-Restart & Overvoltage Response
自動再起動, ラッチオフ
|
Secondary Response
自動再起動, ラッチオフ
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
Output Power (Max) - Continuous, 380V
220 W
|
Output Power (Max) - Peak, 380V
375 W
|
Breakdown Voltage
600 V
|
|
|
|
|
Topology
LLC ハーフ ブリッジ
|
Internal Switch
Yes
|
Output Profile
CV
|
Product Type
IC
|
IC Package
InSOP-24C
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力過電圧, 入力低電圧, 出力過電圧, 出力低電圧, 過温
|
Over-Temperature Response
自動再起動, ヒステリシス, ラッチオフ
|
Fault Reporting
フォルトバス
|
Auto-Restart & Overvoltage Response
自動再起動, ラッチオフ
|
Secondary Response
自動再起動, ラッチオフ
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
Output Power (Max) - Continuous, 380V
460 W
|
Output Power (Max) - Peak, 380V
780 W
|
Breakdown Voltage
600 V
|
|
|
|
|
Topology
LLC ハーフ ブリッジ
|
Internal Switch
Yes
|
Output Profile
CV
|
Product Type
IC
|
IC Package
POWeDIP-20B
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力過電圧, 入力低電圧, 出力過電圧, 出力低電圧, 過温
|
Over-Temperature Response
自動再起動, ヒステリシス, ラッチオフ
|
Fault Reporting
フォルトバス
|
Auto-Restart & Overvoltage Response
自動再起動, ラッチオフ
|
Secondary Response
自動再起動, ラッチオフ
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
Output Power (Max) - Continuous, 380V
720 W
|
Output Power (Max) - Peak, 380V
1225 W
|
Breakdown Voltage
600 V
|
|
|
|
|
Topology
LLC ハーフ ブリッジ
|
Internal Switch
Yes
|
Output Profile
CV
|
Product Type
IC
|
IC Package
POWeDIP-20B
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力過電圧, 入力低電圧, 出力過電圧, 出力低電圧, 過温
|
Over-Temperature Response
自動再起動, ヒステリシス, ラッチオフ
|
Fault Reporting
フォルトバス
|
Auto-Restart & Overvoltage Response
自動再起動, ラッチオフ
|
Secondary Response
自動再起動, ラッチオフ
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
Output Power (Max) - Continuous, 380V
1440 W
|
Output Power (Max) - Peak, 380V
2450 W
|
Breakdown Voltage
600 V
|
|
|
|
|
Topology
LLC ハーフ ブリッジ
|
Internal Switch
Yes
|
Output Profile
CV
|
Product Type
IC
|
IC Package
POWeDIP-20B
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力過電圧, 入力低電圧, 出力過電圧, 出力低電圧, 過温
|
Over-Temperature Response
自動再起動, ヒステリシス, ラッチオフ
|
Fault Reporting
フォルトバス
|
Auto-Restart & Overvoltage Response
自動再起動, ラッチオフ
|
Secondary Response
自動再起動, ラッチオフ
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
|
|
|
Switching Frequency (max)
135 kHz
|
Switching Frequency (Avg. 230 VAC)
90 kHz
|
Switching Frequency (min)
23 kHz
|
Control Scheme
Fluxlink
|
|
|
|
Product Type
IC
|
IC Package
InSOP-24D
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力低電圧, オープンSR FET検出, 出力過負荷, 出力過電圧, 出力短絡, 過温
|
|
|
Auto-Restart & Overvoltage Response
自動再起動
|
Secondary Response
自動再起動
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
|
|
|
Switching Frequency (max)
183 kHz
|
Switching Frequency (Avg. 230 VAC)
120 kHz
|
Switching Frequency (min)
30 kHz
|
Control Scheme
Fluxlink
|
|
|
|
Product Type
IC
|
IC Package
InSOP-24D
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力低電圧, オープンSR FET検出, 出力過負荷, 出力過電圧, 出力短絡, 過温
|
|
|
Auto-Restart & Overvoltage Response
自動再起動
|
Secondary Response
自動再起動
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
|
|
|
Switching Frequency (max)
270 kHz
|
Switching Frequency (Avg. 230 VAC)
180 kHz
|
Switching Frequency (min)
45 kHz
|
Control Scheme
Fluxlink
|
|
|
|
Product Type
IC
|
IC Package
InSOP-24D
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力低電圧, オープンSR FET検出, 出力過負荷, 出力過電圧, 出力短絡, 過温
|
|
|
Auto-Restart & Overvoltage Response
自動再起動
|
Secondary Response
自動再起動
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
|
|
|
Switching Frequency (max)
366 kHz
|
Switching Frequency (Avg. 230 VAC)
240 kHz
|
Switching Frequency (min)
60 kHz
|
Control Scheme
Fluxlink
|
|
|
|
Product Type
IC
|
IC Package
InSOP-24D
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力低電圧, オープンSR FET検出, 出力過負荷, 出力過電圧, 出力短絡, 過温
|
|
|
Auto-Restart & Overvoltage Response
自動再起動
|
Secondary Response
自動再起動
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
||
Data Sheet
View Data Sheet
|
|
|
|
Switching Frequency (max)
366 kHz
|
Switching Frequency (Avg. 230 VAC)
240 kHz
|
Switching Frequency (min)
60 kHz
|
Control Scheme
Fluxlink
|
|
|
|
Product Type
IC
|
IC Package
InSOP-24D
|
Voltage - Output (Min)
5 V
|
Voltage Input (Min, DC)
345V
|
Voltage Input (Max, DC)
440V
|
Protection Features
入力低電圧, オープンSR FET検出, 出力過負荷, 出力過電圧, 出力短絡, 過温
|
|
|
Auto-Restart & Overvoltage Response
自動再起動
|
Secondary Response
自動再起動
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|

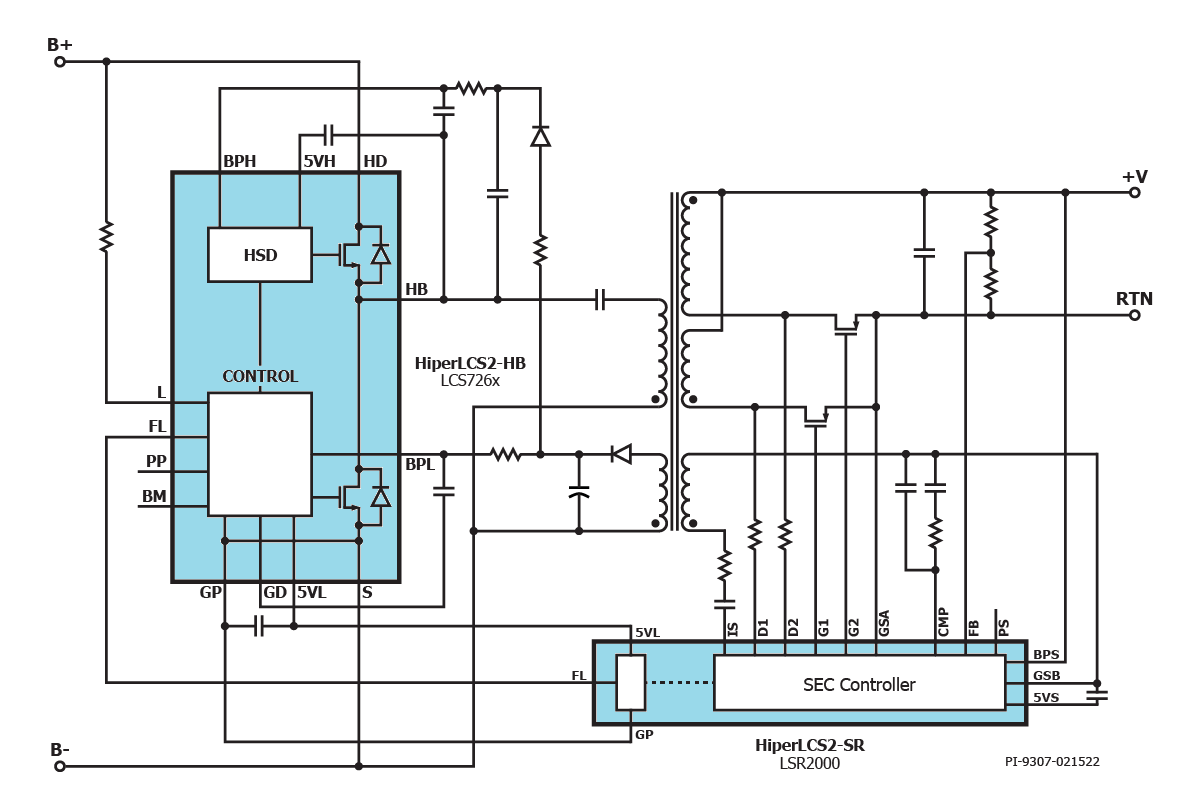

HiperLCS™-2 チップセットは、ヒートシンクなしで最大 220W の電源で高効率とコンパクトサイズを実現し、ヒートシンクを使用して最大 1650W の電源で高効率とコンパクトサイズを実現します。この IC チップセットは、LLC 共振電源コンバーターの設計と製造を簡素化します。HiperLCS2-HB (LCS726x) プライマリ側デバイスは、制御、レベルシフト、ドライブ、およびセルフパワードスタートアップを備えたハーフブリッジ配置で 600V FREDFET を組み込んでいます。HiperLCS2-SR (LSR2000C) マスターコントローラーデバイスは、強化された絶縁フィードバック、出力検出、および SR 管理を提供します。
HiperLCS-2 チップセットは、ライン過電圧および低電圧保護、出力過電圧、および過温度シャットダウンを含む複数の保護機能を組み込んでいます。デバイスの故障応答オプションは、充電器、アダプター、家電製品、および産業システムなどのアプリケーションで必要とされるラッチングおよび自動再起動動作の一般的な組み合わせをサポートします。
