LYTSwitch-5
將功率因數修正 (PFC) 和定電流輸出整合在隔離式和非隔離式架構中的 Single-Stage LED 驅動 IC
應用
|
產品
|
產品規格型錄
|
輸出功率 (最大) - 通用
|
擊穿電壓
|
保護功能
|
功率因數
|
拓撲結構
|
輸入電壓 (最小)
|
輸入電壓 (最大)
|
輸出配置
|
IC封裝
|
安裝類型
|
產品類別
|
運作溫度 (最大)
|
運作溫度 (最小)
|
內部開關
|
自動重啟和過壓反應
|
過熱反應
|
調光接口
|
控制功能
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
Power - Output (Max, Univ)
16 W
|
Breakdown Voltage
650 V
|
Protection Features
輸入過壓, 輸出開環, 輸出過壓, 輸出欠壓, 熱折返
|
Power Factor
High
|
Topology
升降壓式, 返馳式, 升壓式 PFC
|
Voltage - Input (Min)
90 V
|
Voltage - Input (Max)
308 V
|
Output Profile
CC
|
IC Package
SO-16B
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
Internal Switch
Yes
|
Auto-Restart & Overvoltage Response
鎖定關斷
|
Over-Temperature Response
滯回
|
Dimming Interface
0-10 V, 模擬, PWM
|
Control Features
頻率抖動, 自動重啟/鎖定故障響應
|
|
|
Data Sheet
View Data Sheet
|
Power - Output (Max, Univ)
25 W
|
Breakdown Voltage
650 V
|
Protection Features
輸入過壓, 輸出開環, 輸出過壓, 輸出欠壓, 熱折返
|
Power Factor
High
|
Topology
升降壓式, 返馳式, 升壓式 PFC
|
Voltage - Input (Min)
90 V
|
Voltage - Input (Max)
308 V
|
Output Profile
CC
|
IC Package
SO-16B
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
Internal Switch
Yes
|
Auto-Restart & Overvoltage Response
鎖定關斷
|
Over-Temperature Response
滯回
|
Dimming Interface
0-10 V, 模擬, PWM
|
Control Features
頻率抖動, 自動重啟/鎖定故障響應
|
|
|
Data Sheet
View Data Sheet
|
Power - Output (Max, Univ)
9 W
|
Breakdown Voltage
725 V
|
Protection Features
輸入過壓, 輸出開環, 輸出過壓, 輸出欠壓, 熱折返
|
Power Factor
High
|
Topology
升降壓式, 返馳式, 升壓式 PFC
|
Voltage - Input (Min)
90 V
|
Voltage - Input (Max)
308 V
|
Output Profile
CC
|
IC Package
SO-16B
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
Internal Switch
Yes
|
Auto-Restart & Overvoltage Response
鎖定關斷
|
Over-Temperature Response
滯回
|
Dimming Interface
0-10 V, 模擬, PWM
|
Control Features
頻率抖動, 自動重啟/鎖定故障響應
|
|
|
Data Sheet
View Data Sheet
|
Power - Output (Max, Univ)
16 W
|
Breakdown Voltage
725 V
|
Protection Features
輸入過壓, 輸出開環, 輸出過壓, 輸出欠壓, 熱折返
|
Power Factor
High
|
Topology
升降壓式, 返馳式, 升壓式 PFC
|
Voltage - Input (Min)
90 V
|
Voltage - Input (Max)
308 V
|
Output Profile
CC
|
IC Package
SO-16B
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
Internal Switch
Yes
|
Auto-Restart & Overvoltage Response
鎖定關斷
|
Over-Temperature Response
滯回
|
Dimming Interface
0-10 V, 模擬, PWM
|
Control Features
頻率抖動, 自動重啟/鎖定故障響應
|
|
|
Data Sheet
View Data Sheet
|
Power - Output (Max, Univ)
25 W
|
Breakdown Voltage
725 V
|
Protection Features
輸入過壓, 輸出開環, 輸出過壓, 輸出欠壓, 熱折返
|
Power Factor
High
|
Topology
升降壓式, 返馳式, 升壓式 PFC
|
Voltage - Input (Min)
90 V
|
Voltage - Input (Max)
308 V
|
Output Profile
CC
|
IC Package
SO-16B
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
Internal Switch
Yes
|
Auto-Restart & Overvoltage Response
鎖定關斷
|
Over-Temperature Response
滯回
|
Dimming Interface
0-10 V, 模擬, PWM
|
Control Features
頻率抖動, 自動重啟/鎖定故障響應
|
產品詳情
說明

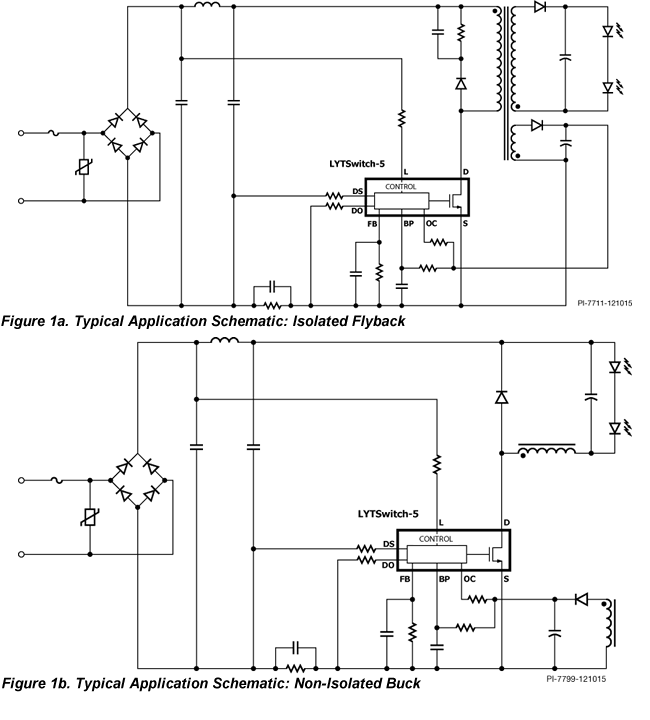

LYTSwitch™-5 系列適用於 Single-stage 功率因數修正定電流 LED 應用 – 燈泡、燈管和電子安定器。
每部裝置都整合一個高壓功率 MOSFET 和不連續模式、可變頻率、可變開啟時間控制器。控制器還提供快速 (逐週期) 限電流、輸入和輸出 OVP 以及進階散熱管理電路。
低側切換架構的整合、透過不帶電源極接腳和頻率抖動 (Jitter) 冷卻可確保極低的 EMI。這會減少輸入濾波器元件的尺寸，從而大幅減少噪音。
表 1 中所示的零件編號描述 3 個不同的功率等級和兩個 MOSFET 電壓選項以進行成本最佳化設計，同時 EcoSmart™ 切換技術還可確保每個裝置尺寸和負載情況均可獲得最大效率。
產品特色
將 Single-Stage 功率因數修正 (PFC) 與精準的定電流 (CC) 輸出整合在一起
- 精準的定電流 (CC)，優於 ±3%
- 功率因數 (PF) 大於 0.9
- 典型輸入和輸出情況下總諧波失真 (THD) 低，小於 10%
- 最佳化設計中效率大於 90%
- 高切換頻率和 DCM 可減少磁性元件尺寸
設計靈活性
- 支援降壓式、升降壓式、Tapped-Buck 式、升壓式、隔離與非隔離返馳式架構
- 2 個 MOSFET 電壓選項和 3 個功率等級，提供最佳裝置選擇
最高可靠性
- 無電解大電容器或光隔離器，可延長使用壽命
- 完善的保護功能
- 輸入和輸出過壓
- 開迴路保護
- 進階熱控制
- 過熱限流保護實現在異常高環境溫度下的光輸出量傳輸
- 磁滯鎖定可在出現故障的情況下提供保護
