顯示1 - 8項產品， 共8項
Product Parts Table
產品
產品規格型錄
輸出功率 (最大) - 連續性, 380V
輸出功率 (最大) - 峰值, 380V
輸出功率 (最大) - 返馳式, 通用
拓撲結構
保護功能
擊穿電壓
控制功能
自動重啟和過壓反應
開關頻率 (最大)
輸入電壓 (最小)
輸入電壓 (最大)
IC封裝
安裝類型
產品類別
運作溫度 (最大)
運作溫度 (最小)
過熱反應
次級回應
HiperPFS-2 in eSIP-16D Package

TFS7701H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 148 W
Output Power (Max) - Peak, 380V 187 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7702H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 190 W
Output Power (Max) - Peak, 380V 297 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7703H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 229 W
Output Power (Max) - Peak, 380V 375 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7704H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 251 W
Output Power (Max) - Peak, 380V 419 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7705H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 269 W
Output Power (Max) - Peak, 380V 466 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7706H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 298 W
Output Power (Max) - Peak, 380V 513 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7707H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 322 W
Output Power (Max) - Peak, 380V 553 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
HiperPFS-2 in eSIP-16D Package

TFS7708H

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 343 W
Output Power (Max) - Peak, 380V 586 W
Output Power (Max) - Flyback, Univ 20 W
Topology 返馳式, 雙切換開關順向 + 返馳式
Protection Features 輸入過壓, 輸入欠壓, 線路補償過載, 輸出過載, 輸出過壓, 輸出短路, 輸出欠壓, 過溫, 遠程關閉
Breakdown Voltage 725 V
Control Features 可選擇電流限制, 頻率抖動, 自動重啟/鎖定故障響應, 開/關控制
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type 穿孔
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response 滯回
Secondary Response 自動重啟
顯示1 - 8項產品， 共8項
回到頂部

產品詳情

說明

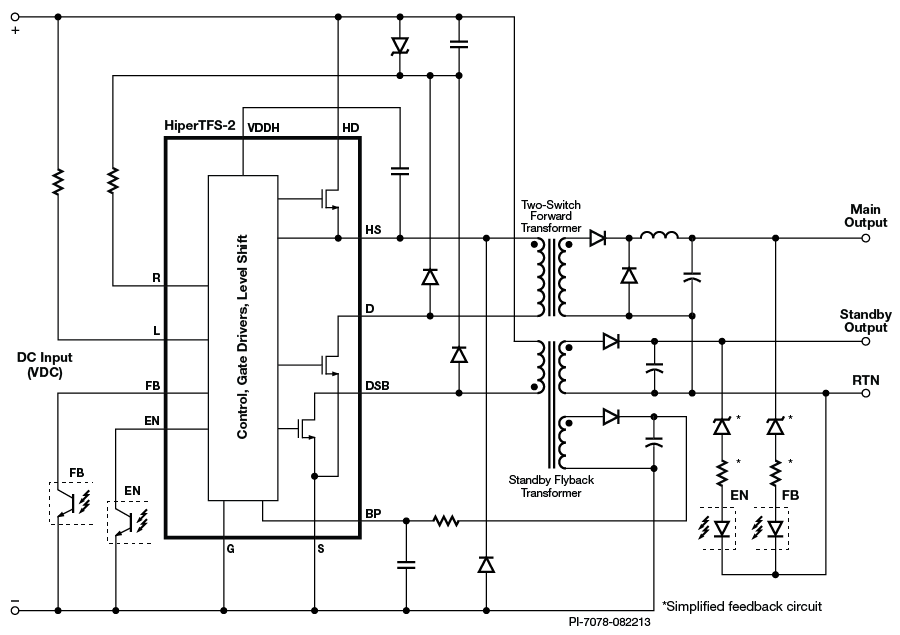

HiperTFS-2 裝置將高功率雙開關順向式轉換器和中功率返馳式 (待機) 轉換器整合為輕薄的單一 eSIP 功率封裝。這項單一晶片解決方案為雙開關順向式和返馳式轉換器、高/低側驅動器、三端高電壓功率 MOSFET 提供了控制器，而且減少了為轉換器加裝昂貴外部脈衝變壓器的需求。對於同時需要高達 586 W 峰值之主要功率轉換器 (雙開關順向式) 以及高達 20 W 之待機轉換器 (返馳式) 的高功率應用環境而言，這項裝置是理想的選擇。這些裝置可在相當廣泛的輸入電壓範圍中運作，並且可在功率因數修正階段 (例如 HiperPFS) 之後使用。



HiperTFS-2 的新功能

  • 改善組裝流程 – 從 3 排封裝變更為 2 排封裝
  • 最多增加 40% 峰值功率 – 輕鬆符合下一代 Intel CPU 峰值功率要求
  • 自偏壓高壓驅動器 – 不需使用偏壓繞組
  • 主電源轉換器現在提供 66kHz/132kHz 可選擇



產品特色

主要優點

  • 雙開關順向式為主、返馳式為輔的單一晶片解決方案
  • 高度整合的設計，尺寸外型更小，功率密度更高的設計，且元件數目更少
  • 整合控制、閘極驅動器以及三端功率 MOSFET
  • 使用 Level shift 技術，減少脈衝變壓器的需求
  • 保護功能包括：UV、OV、OTP、OVP、待機 OPC、SCP 和 ILIMIT
  • 變壓器重設控制可在所有情況下防止發生飽和
  • 主要工作週期運作高於 50%，以減少 RMS 電流及降低輸出二極體額定電壓
  • 小於10% 公差的待機電源全電壓範圍內過載變化

應用

  • 電腦 (80 PLUS® 銅牌認證和 80 PLUS 銀牌認證)
  • 印表機
  • LCD 電視
  • 電視遊樂器
  • 高功率轉換器
  • 工業機具和家電用品
