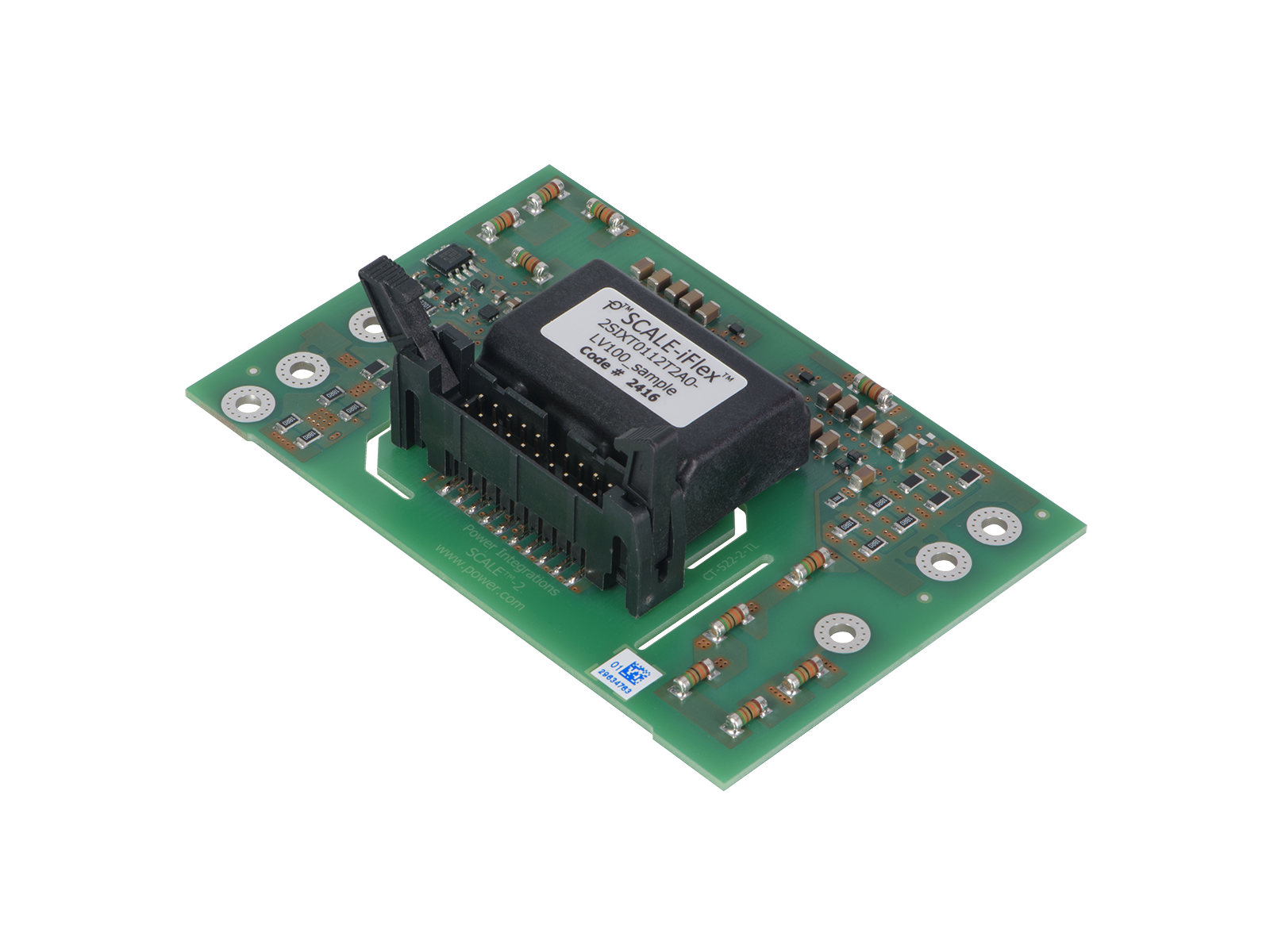

2SIXT0112T2A0-FF1800XTR17T2P5

適用於單個LV100(Mitsubishi)、XHP™ 2(Infineon)、HPnC(Fuji)及同類半導體模組(最高2300V阻斷電壓)操作的雙通道即插即用門驅動器,具有電氣介面、NTC讀出和內建DC-DC電源。

產品規格型錄
下載 PDF 檢視 PDF

產品詳情

適用於單個LV100(Mitsubishi)、XHP™ 2(Infineon)、HPnC(Fuji)及同類半導體模組(最高2300V阻斷電壓)操作的雙通道即插即用門驅動器,具有電氣介面、NTC讀出和內建DC-DC電源。

高度集成,緊湊占用面積

  • 針對 XHP 2 和 LV100 功率模組優化的即用型雙通道柵極驅動器解決方案
  • 每通道在最高環境溫度下輸出功率為 1 W
  • +15 / -8 A 最大柵極電流
  • 隔離的 NTC 讀出信號
  • 工作海拔高度可達 4000 米
  • -40°C 至 85°C 工作環境溫度

保護/安全特性

  • 短路保護 (VCE,SAT 監控)
  • 初級和次級側欠壓鎖定 (UVLO)
  • 可選的 覆膜塗層 應用於 PCB 的兩側

綜合安全保證

  • 100% 生產測試包括局部放電測試和變壓器 HIPOT 測試
  • PCB 和變壓器材料上的爬電距離和初級與次級側之間的間隙距離符合 IEC 61800-5-1 加強要求,適用於 1700V 功率模組的兩級應用以及 1200V 功率模組的基本隔離的三級應用
  • 符合 RoHS 標準

產品規格

產品規格
支持的模組 FF1800XTR17T2P5
最大開關頻率 25.00 kHz
IGBT電壓等級
1200 V
1700 V
2300 V
技術 SCALE-2
輸出功率/通道 - 最大 1.00 W
運作溫度 (最小) -40 ℃
運作溫度 (最大) 85 ℃
接口類型 電氣
模組外殼 XHP™2
IGBT製造商 Infineon
通道數 2
產品類別 電路板
Product Sub-Type 隨插即用驅動器
支持的模組種類 IGBT
主/外圍
支持的拓撲
兩電平電壓源
三電平NP鉗位 - 類型1
三電平NP鉗位 - 類型2
保護功能
短路
軟關斷
欠壓(次級側)
欠壓(初級側)
驅動器監控 NTC
保形塗層?
驅動模式 直接獨立
IGBT的連接類型 直接
邏輯輸入電壓 15
電源電壓 (典型) 15.00 V
閘極導通電壓 +15.00 V
閘極關斷電壓 -10.00 V
電壓 - 直流母線切換 1200.00 V
封裝 電路板
隔離技術 電隔離
隔離類型 加強型
存儲溫度(最低) -40.00 ℃
存儲溫度(最高) 50.00 ℃
