產品詳情
LinkSwitch-TNZ 系列 IC 將功率轉換與無功損 AC 過零訊號產生功能相結合,通常用於系統時鐘和計時功能。採用高度整合的 LinkSwitch-TNZ IC 的設計比分離式實作更靈活,使元件數量減少了 40% 或以上。除了在低功率返馳式設計中實現 80+ 效率之外,透過開/關控制實現的輕負載下的極低功耗允許更多功能 (如顯示器、無線連線、感應器等) 在系統待機期間處於作用中狀態。此裝置系列支援降壓式、升降壓式和返馳式轉換器架構。
所有裝置都包含一個 725 V 功率 MOSFET、振盪器、用於自偏壓的高電壓切換電流源、頻率抖動、快速 (逐週期) 限電流、磁滯回復過溫保護,以及輸出和輸入過壓保護電路全部整合到單晶片 IC 中。
LinkSwitch-TNZ IC 在待機狀態下消耗的電流低於 100 µA,因此電源供應器設計可以符合全球的無負載和待機法規。可以透過 BYPASS 接腳電容器值選擇 MOSFET 限電流模式。高限電流等級提供最大連續輸出電流,低限電流等級則允許使用極低成本和小型表面接合電感器。全套的保護功能可達成安全可靠的電源供應器,保護裝置和系統不受輸入和輸出過壓故障、裝置過溫故障、喪失調節功能和電源供應器輸出過載或短路故障等的影響。
產品特色
最高效能與設計彈性
- 無功損過零訊號產生
- 支援降壓式、升降壓式與返馳式架構
- 在線電壓和負載範圍內實現 ±3% 調節
- 可選的裝置限電流
- 以精準的限電流在 66 kHz 工作頻率下運作
- 可使用低成本的現成電感器
- 縮減磁性元件和輸出電容器的尺寸和成本 - 頻率抖動可降低 EMI 濾波器的複雜度
- X 電容器放電功能 (僅限 LNK331x)
增強了安全性和可靠性功能
- 緩啟動限制了啟動時的系統元件壓力
- 發生短路和開迴路故障時自動重新啟動
- 輸出過壓保護 (OVP)
- 線電壓輸入過壓保護 (OVL)
- 磁滯過溫保護 (OTP)
- 加大汲極接腳與其他所有接腳之間的安規距離,進而改善工作領域的可靠性
- 725 V MOSFET 額定值,可實現優異的突波承受度
EcoSmart – 高度節能
- IC 待機供應電流低於 100 µA
- 開/關控制在通用負載範圍內提供恆定的效率
- 輕鬆符合全球所有節能法規
- 使用外部偏壓時,無負載功耗低於 30 mW
產品規格
輸出功率 (最大) - 敞開式, 230V | 18.00 W |
輸出功率 (最大) - 敞開式, 通用 | 12.00 W |
輸出電流 (最大) - CCM, 230V | 360 mA |
輸出電流 (最大) - MDCM, 230V | 225 mA |
輸出電流 (最大) - MDCM, 通用 | 225.00 mA |
輸出電流 (最大) - CCM, 通用 | 360.00 mA |
佔空比 (最大) | 0.69 % |
開關頻率 (最大) | 66 kHz |
擊穿電壓 | 725 V |
輸入電壓 (最小) | 85 V |
輸入電壓 (最大) | 305 V |
自動重啟和過壓反應 |
自動重啟
滯回
|

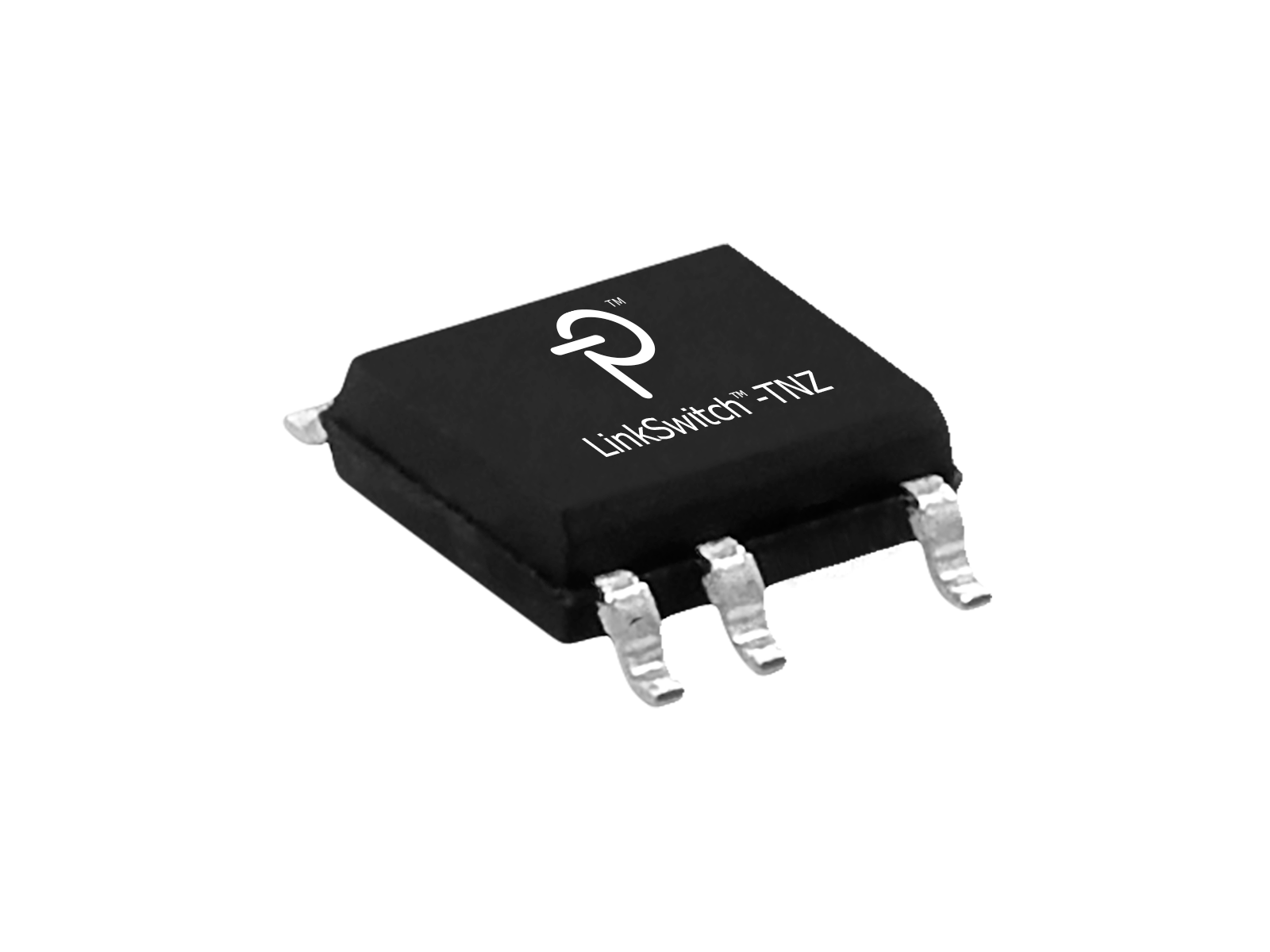

IC封裝 | SO-8C |
Integrated X-Capacitor Discharge | 是 |
內部開關 | 是 |
最大X電容 | 100 nF to 6 µF |
過熱反應 |
自動重啟
滯回
|
運作溫度 (最小) | -40 °C |
運作溫度 (最大) | 150 °C |
總串聯電阻 | 7.5 MΩ to 142 kΩ |
控制方式 | 初級側 |
保護功能 |
輸入過壓
輸出開環
輸出過載
輸出過壓
輸出短路
過溫
|
輸出配置 | 恆壓 |
拓撲結構 |
升降壓式
返馳式
抽頭降壓式
|
Product Sub-Type | PMIC |
MSL等級 | 15 |
啟動電壓 | 18.00V |
