INN5377F-H901
數位可控的離線恆壓/恆流返馳式開關集成電路,具有零電壓開關(ZVS),採用先進的SR FET控制,特點包括750 V或900 V PowiGaN開關、同步整流和FluxLink反饋,輸出電壓高達30 V。
應用
產品詳情
InnoSwitch™5-Pro系列集成電路顯著減小了電源適配器的體積。高達140 kHz的開關頻率和極高的整合度結合起來,減少了典型適配器實現所需的元件體積和PCB板面積。InnoSwitch5-Pro IC利用先進的SR FET控制,在不連續導通模式下實現零電壓開關。
整體系統效率超過95%,允許設計師去除熱管理所需的散熱器、散熱片和灌封材料,進一步減小體積、降低元件成本和製造複雜度。PowiGaN主開關和控制器、隔離反饋和帶有I²C介面的次級控制器的整合,簡化了全可編程、高效電源的開發和製造。
產品特色
InnoSwitch5-Pro 新特性
- 使用先進SR FET控制的零電壓開關(ZVS)- 無需主動箝位裝置
- 支援非常寬的輸出電壓範圍 3V至30V
- 原生支持28V USB PD擴展電源範圍(EPR)
- 在次級側無損輸入線路電壓感測,用於適應性DCM/CCM/ZVS控制
- 實現UFCS協議的<2%恆流精度
高度整合、佔用面積小
- 穩健的 750 V、900 V PowiGaN™ 一次側切換開關
- 穩態切換頻率 (最高至 140 kHz) 可使變壓器尺寸減至最小
- 同步整流驅動器和二次側感測
- 整合式 FluxLink™、HIPOT 隔離式回授連結
- 驅動低成本 N 通道 FET 系列負載切換開關
- 外部 MCU 的整合式 3.6 V 供應
透過 I²C 介面進行數位控制
- 精準的 CV/CC/CP 控制
- 動態調整電源供應器電壓與電流
- 可選擇的僅限 DCM 的操作,用於降低 SR FET 電壓應力
- 最佳化的命令集,可減少 I²C 流量
- 針對電源供應器狀態和故障監控進行遙測
EcoSmart™ – 節能
- 效率高達 95%
- 無負載時低於 30 mW,包括線路感測和 MCU
進階保護/安全功能
- 系列負載切換開關短路保護
- 停用輸出故障回應
- 快速輸入線路 UV/OV 保護
- 可程式化的輸出 OV/UV 故障偵測和回應
- 開路 SR FET 閘極偵測
- 磁滯回復過溫保護
- 可針對系統故障設定監視程式計時器
絕對安全且符合法規
- 增強型絕緣大於 4000 VAC
- 100% 生產 HIPOT 測試
- 通過 UL1577 絕緣電壓 4000 VAC 和 TUV (EN62368) 安全認證
綠色環保封裝
- 無鹵素,符合 RoHS 標準
應用
- 高密度功率轉換器
- 多通訊協定轉換器,包括 USB PD + PPS, 28V USB PD EPR, QC, VOOC, VFC, SCP, UFCS
- 直充式行動裝置充電器
- 多化學成分工具和通用電池充電器
- 可調整 CV 和 CC LED 電子安定器
產品規格
輸出功率 (最大) - 敞開式, 230V | 145.00 W |
輸出功率 (最大) - 封閉式, 230V | 135.00 W |
輸出功率 (最大) - 封閉式, 通用 | 90.00 W |
輸出功率 (最大) - 敞開式, 通用 | 135.00 W |
開關頻率 (最大) | 140 kHz |
擊穿電壓 | 750 V |
輸出電壓 (最小) | 3.00 V |
輸出電壓 (最大) | 30.00 V |
輸入電壓 (最小) | 85 V |
輸入電壓 (最大) | 265 V |
自動重啟和過壓反應 |
自動重啟
鎖定關斷
|
電纜壓降補償 | X |

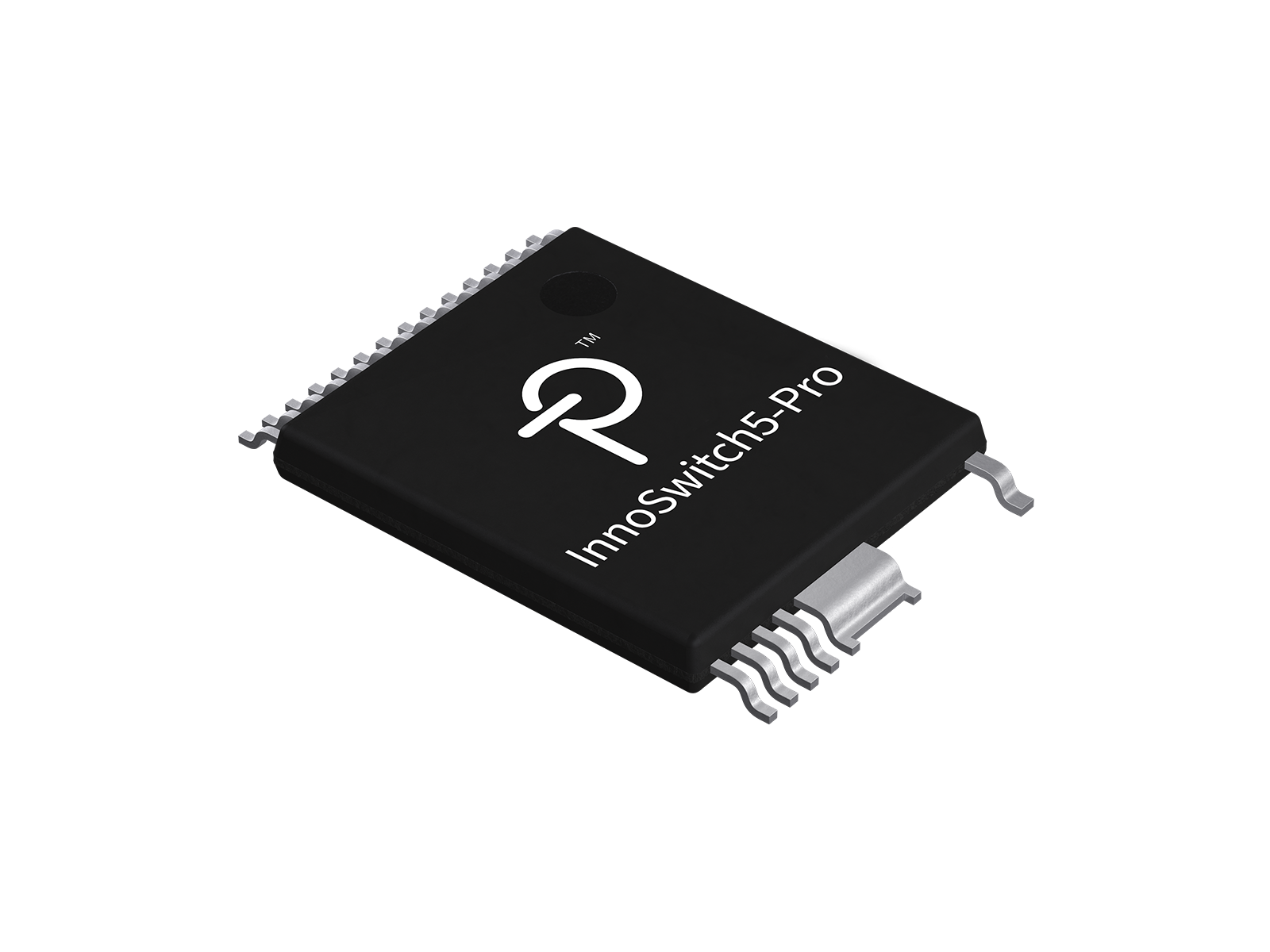

IC封裝 | InSOP-T28D |
內部開關 | 是 |
過熱反應 | 滯回 |
PowiGaN? | 是 |
運作溫度 (最小) | -40 °C |
運作溫度 (最大) | 150 °C |
控制方式 | Fluxlink |
控制功能 |
Adjustable Current & Voltage
同步整流
電纜壓降補償
頻率抖動
軟啟動
自動重啟/鎖定故障響應
|
保護功能 |
過溫
開路同步整流FET檢測
輸入過壓
輸入欠壓
輸出過壓
輸出短路
輸出過載
|
輸出配置 | 恆壓/恆流 |
拓撲結構 | 返馳式 |
Product Sub-Type | PMIC |
MSL等級 | 15 |
次級回應 |
自動重啟
鎖定關斷
|
操作模式 | 零電壓開關 |
可控制功能 |
Current Limit
開關頻率
USB快充電壓
|
