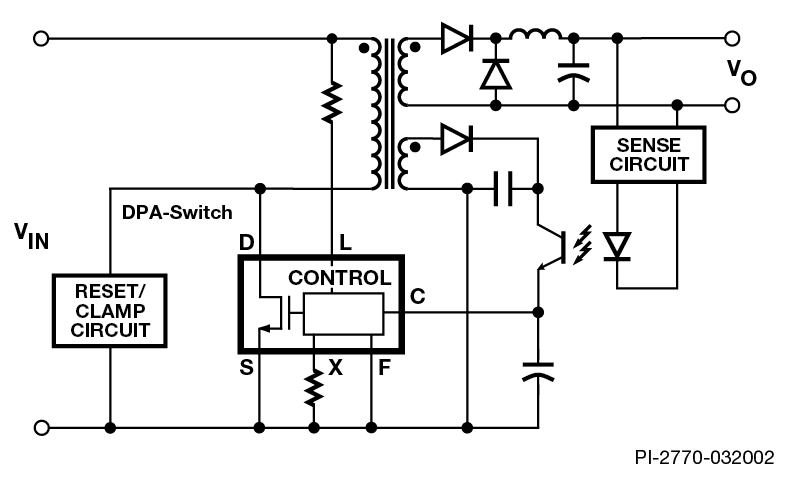

標準的なフォワード コンバータ アプリケーション
DPA-Switch in SMD-8 Package
DPA-Switch in TO-263-7C Package
DPA-Switch in PDIP-8 Package
標準的なフォワード コンバータ アプリケーション
DPA-Switch in SMD-8 Package
DPA-Switch in TO-263-7C Package
+ 1 DPA-Switch in PDIP-8 Package

DPA-Switch

16-75 VDC 入力用 DC-DC ソリューション、最大電力 100 W

アプリケーション
設計開始
フィルタ 製品を隠す
フィルタを非表示
  • フィルタ
    • Output Power (Max) - Enclosed, Univ (W)
      出力 (最大) 密閉型, ユニバーサル (W)
    • Topology
      トポロジー
    • IC Package
      ICパッケージ
    • Control Features
      制御機能
    • Protection Features
      保護機能
Filter Products
1 ~ 10個の商品を表示、 合計10個
Product Parts Table
製品
データ シート
RDK利用可能
トポロジー
出力 (最大) 密閉型, ユニバーサル
絶縁破壊電圧
ICパッケージ
自動再起動と過電圧応答
入力電圧 (最小)
入力電圧 (最大)
スイッチング周波数 (最小)
スイッチング周波数 (最大)
制御機能
保護機能
過熱応答
取付タイプ
製品タイプ
動作温度 - 最大
動作温度 - 最小
制御方式
内部スイッチ
自動再起動しきい値
DPA SMD-8 Image

DPA423GN

詳細を見る
Data Sheet View Data Sheet
RDK Available
DAK-68A DAK-71A DAK-86
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 18.0 W
Breakdown Voltage 220 V
IC Package SMD-8
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch PDIP-8

DPA423PN

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 18.0 W
Breakdown Voltage 220 V
IC Package DIP-8
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA423R

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 18.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA SMD-8 Image

DPA424GN

詳細を見る
Data Sheet View Data Sheet
RDK Available
DAK-21A
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 35.0 W
Breakdown Voltage 220 V
IC Package SMD-8
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch PDIP-8

DPA424PN

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 35.0 W
Breakdown Voltage 220 V
IC Package DIP-8
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA424R

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 35.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA SMD-8 Image

DPA425GN

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 70.0 W
Breakdown Voltage 220 V
IC Package SMD-8
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch PDIP-8

DPA425PN

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 70.0 W
Breakdown Voltage 220 V
IC Package DIP-8
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA425R

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フライバック, フォワード型
Output Power (Max) - Enclosed, Univ 70.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA426R

詳細を見る
Data Sheet View Data Sheet
RDK Available
Topology フォワード型
Output Power (Max) - Enclosed, Univ 100.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 自動再起動
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 同期整流, プログラム可能なスイッチング周波数, ソフトスタート, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 入力過電圧, 入力低電圧, 出力オープンループ, 出力過負荷, 過温, リモートシャットダウン
Over-Temperature Response 自動再起動
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme セカンダリ側
Internal Switch Yes
Auto-Restart Threshold 5.8
1 ~ 10個の商品を表示、 合計10個
Back to Top

製品詳細

概要

  • 220 V 高周波 MOSFET と故障時保護機能、その他制御回路をワンチップ上に集積しています。
  • 広い DC 入力電圧範囲 (16 VDC ～ 75 VDC)
  • 損失ゼロの内蔵カレント リミット
  • オートリスタート (自動復帰) 機能を内蔵
  • 電圧モード制御で 5 kHz 以下のループ バンド幅を維持し、最大で 75% のデューティ サイクルで動作
  • 入力 UV/OV 保護機能 (ETSI 規格適合)
  • 300/400 kHz ピン選択可能
  • 低コスト同期整流が可能

アプリケーション

  • 24 V/48 V 分散電源システム用オンボード電源 (DPA)
  • DC-DC コンバータ モジュール ("ブリック")
  • PoE 受電機器 (PoE アプリケーションのサポート ページ)
  • サーバー、ルーター及びネットワーク ライン カード
  • テレコム集中オフィス機器
  • VoIP 及びデジタル機能電話
  • 温度制御及び産業用制御機器
