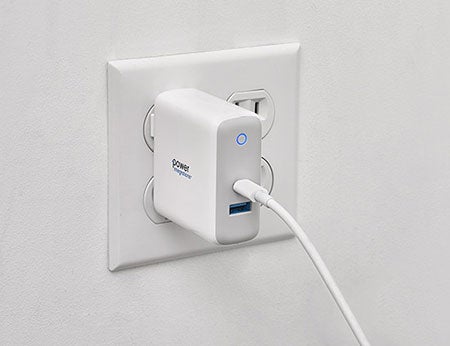

USB PD 어댑터

USB IconUSB PD & 고속 충전기

USB PD과 같은 고속 충전기 프로토콜은 하룻밤이 걸리는 휴대 전화의 충전 시간을 30분 미만으로 크게 줄여줍니다. 사용자는 더욱 편리한 충전을 통해 거의 계속하여 모바일 디바이스에 액세스할 수 있습니다.

USB PD는 모바일 디바이스 충전의 새로운 기준이 될 전망입니다. 최대 100W에 달하는 USB PD의 전력 성능은 사용자가 하나의 충전기를 사용하여 휴대 전화, 태블릿, 노트북 컴퓨터를 충전할 수 있게 해줍니다.

PowiGaN 은 파워 인테그레이션스(Power Integrations)에서 내부적으로 개발한 갈륨 나이트라이드(GaN) 기술입니다. PowiGaN 스위치는 PI의 고집적 오프라인 플라이백 스위처 IC의 1차측에 있는 기존 실리콘 트랜지스터를 대체하여 스위칭 손실을 줄이고 실리콘 대체 제품보다 충전기, 어댑터 및 오픈 프레임 파워 서플라이를 더 효율적이고 작고 가벼워지게 합니다. PowiGaN 기반 IC는 히트싱크 없이, 풀부하 범위에서 최대 95% 효율을 제공하고 밀폐형 어댑터 구현에서 최대 100W를 제공합니다.

레퍼런스 디자인

Additional Documents
디자인
제품
RDR-1002 - 140 W USB PD 3.1 Extended Power Range (EPR) Power Supply using InnoSwitch5-Pro (PowiGaN), HiperPFS-5 and Injoinic USB PD Controller
Product InnoSwitch5-Pro, HiperPFS-5
DER-979 - 100 W In-Wall USB Outlet with Selectable Output Voltage Using InnoSwitch4-CZ PowiGaN and ClampZero
Product InnoSwitch4-CZ, ClampZero
DER-960 - 100 W USB PD 3.0 + PPS Power Supply with ZVS Using InnoSwitch4-Pro PowiGaN, ClampZero, HiperPFS-5 and Injoinic USB Type-C PD Controller
Product InnoSwitch4-Pro, ClampZero, HiperPFS-5
RDR-942 - 65 W USB PD 3.0 + PPS Power Supply with ZVS Using InnoSwitch4-Pro PowiGaN, ClampZero and Injoinic USB Type-C PD Controller
Product InnoSwitch4-Pro
DER-966 - 140 W USB PD 3.1 Extended Power Range Charger using PowiGaN-based InnoSwitch4-CZ, ClampZero and HiperPFS-5
Product InnoSwitch4-CZ, ClampZero, HiperPFS-5
DER-957 - 130 W USB PD 3.1 Extended Power Range Charger using PowiGaN-based InnoSwitch4-CZ, ClampZero and HiperPFS-5
Product InnoSwitch4-CZ, ClampZero, HiperPFS-5
DER-937 - 100 W USB PD 3.0 Power Supply with 3.3 V – 21 V / 5 A (100 W Power-limited) PPS Output Using InnoSwitch3-PD PowiGaN (INN3870C-H805) HiperPFS-4 (PFS7628C) and CAPZero-2 (CAP200DG)
Product InnoSwitch3-PD, HiperPFS-4, CAPZero-2
RDR-838 - 60 W USB PD 3.0 Power Supply with 3.3 V – 21 V PPS Output Using InnoSwitch3-PD PowiGaN (INN3879C-H801)
Product InnoSwitch3-PD
DER-837 - 45 W USB PD 3.0 Power Supply with 3.3 V – 11 V / 5 A (45 W Power-limited) PPS Output Using InnoSwitch3-PD PowiGaN (INN3879C-H803)
Product InnoSwitch3-PD
DER-836 - 30 W USB PD 3.0 Power Supply with 3.3 V–16 V PPS Output Using InnoSwitch3-PD PowiGaN (INN3878C-H804)
Product InnoSwitch3-PD
DER-822 - 60 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3-Pro PowiGaN and MinE-CAP
Product InnoSwitch3-Pro , MinE-CAP
DER-626 - 65 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3 Pro PowiGaN and MinE-CAP
Product InnoSwitch3-Pro , MinE-CAP
DER-917 - 60 W Power Supply for Wall Outlets with USB Type-C/A Ports Using InnoSwitch3-CP with PowiGaN Technology
Product InnoSwitch3-CP
DER-908 - 30 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3-Pro PowiGaN and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-600 - 45 W Ultra-Compact USB PD 3.0 Power Supply Using InnoSwitch3-Pro with PowiGaN and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-820 - 20 W USB PD 3.0 with 3.3 V-11 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-856 - 45 W USB PD 3.0 with 3.3 V-21 V PPS (APDO 5 A for 3.3 V-11 V) Power Supply Using InnoSwitch3-Pro PowiGaN and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
RDR-848 - 42 W Dual Port Isolated Flyback Power Supply with 30 W USB PD 3.0 and 12 W USB-A Port Using InnoSwitch3-Pro with PowiGaN Technology (INN3379C-H302)
Product InnoSwitch3-Pro
DER-803 - 60 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-602 - 100 W USB PD Type-C Power Supply Using InnoSwitch3-CP and HiperPFS-4
Product InnoSwitch3-CP, HiperPFS-4, CAPZero-2
DER-601 - 60 W USB PD Type-C Power Supply Using InnoSwitch3-CP
Product InnoSwitch3-CP
RDR-805 - 100 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro , HiperPFS-4, CAPZero-2
RDR-802 - 60 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3-Pro and Weltrend WT6635P Controller
Product InnoSwitch3-Pro
RDR-813 - 27 W USB PD 3.0 with 3.3 V-11 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller (Single-Board Design)
Product InnoSwitch3-Pro
DER-814 - 45 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-804 - 45 W USB PD 3.0 with 3.3 V-21 V PPS (APDO 5 A for 3.3 V-5.9 V) Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-551 - 54 W Dual USB PD Charger Using InnoSwitch3-CP and Cypress CCGA Controller
Product InnoSwitch3-CP
DER-701 - 27 W USB PD 3.0 with 3.3 V-11 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-613 - 27 W USB PD 3.0 with 3.3 V-11 V PPS Power Supply Using InnoSwitch3-Pro and Weltrend WT6635P Controller (Single-Board Design)
Product InnoSwitch3-Pro
DER-704 - 45 W USB PD 3.0 with 3.3 V-16 V PPS Power Supply Using InnoSwitch3-Pro and VIA Labs VP302 Controller
Product InnoSwitch3-Pro
DER-628 - 18 W USB PD Charger Using InnoSwitch3-CP and Cypress CCG3PA Controller
Product InnoSwitch3-CP
DER-703 - 27 W USB PD 3.0 with 3.3 V-11 V PPS Power Supply Using InnoSwitch3-Pro and Weltrend WT6635P Controller
Product InnoSwitch3-Pro
DER-603 - 27 W USB PD 3.0 with 3 V-11 V PPS Power Supply Using InnoSwitch3-CP and Cypress CCG3PA Controller
Product InnoSwitch3-CP
DER-702 - 45 W USB PD 3.0 with 3.3 V-16 V PPS Power Supply Using InnoSwitch3-Pro and Weltrend WT6635P Controller
Product InnoSwitch3-Pro
DER-536 - 45 W USB PD Power Supply
Product InnoSwitch3-CP

관련 상품

Related Products
제품
데이터 시트
토폴로지
전압 레벨
설명
Topology Secondary Side - FluxLink Regulated
Power Level 220 W
Description

디지털로 제어 가능한 오프라인 CV/CC 플라이백 스위처 IC는 고급 SR FET 제어를 사용하여 제로 볼테이지 스위칭(ZVS)을 특징으로 하며, 750V 또는 900V PowiGaN 스위치, 동기식 정류 및 FluxLink 피드백을 통해 최대 30V의 출력 전압을 지원합니다.

Topology Secondary Side - FluxLink Regulated
Power Level 220 W
Description

750V PowiGaN, 액티브 클램프 드라이브, 동기 정류를 갖춘 디지털 제어 가능 오프라인 CV/CC 플라이백 스위처 IC, ZVS용으로 ClampZero 액티브 클램프 IC와 결합하거나 유사 공진 모드용으로 독립형 사용

Topology PFC
Power Level 240 W
Description

750 V  PowiGaN 스위치가 통합된 진화된 PFC(역률 보정) 컨트롤러 IC로, 부하 범위 전체에서 높은 역률(PF) 및 효율에 최적화되어 있습니다.

  • 최대 240W의 LLC 토폴로지의 경우, PFS517xF를 HiperLCS-2 칩셋과 함께 사용
  • 최대 110W의 플라이백 토폴로지의 경우, PFS527xF(셀프 바이어스)를 InnoSwitch4-CZ 스위처 IC와 함께 사용
Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 100 W
Description

USB Type-C 및 USB-PD 컨트롤러, 고전압 스위치, 동기 정류 및 FluxLink 피드백이 통합된 오프라인 QR 플라이백 스위처

Topology Flyback
Power Level 220 W
Description

고전압 스위치가 통합된 액티브 클램프 IC, InnoSwitch4오프라인 스위처 IC 제품군과 결합

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 220 W
Description

750V PowiGaN, 액티브 클램프 드라이브 및 동기 정류를 갖춘 오프라인 CV/CC ZVS 플라이백 통합 스위처 IC, ClampZero 액티브 클램프 IC와 결합

Topology Any
Power Level N/A
Description

매우 높은 전력 밀도 AC/DC 컨버터를 위한 벌크 커패시터 소형화 및 돌입 관리 IC. PowiGaN 기술 채택

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 100 W
Description

고전압 스위치, 동기 정류 및 FluxLink 피드백이 통합된 디지털 제어 가능한 오프라인 CV/CC QR 플라이백 스위처 IC

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 100 W
Description

고전압 스위치, 동기 정류, FluxLink 피드백 및 정전력 프로파일을 갖춘 오프라인 CV/CC QR 플라이백 스위처 IC

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 65 W
Description

내장 650V MOSFET, 동기 정류 및 FluxLink 피드백을 갖춘 오프라인 CV/CC QR 플라이백 스위처 IC
