1SP0635V2A0D-FZ2400R33HE4

최대 3300V IGBT 모듈용 디지털 프로그래밍 가능 게이트 드라이버 1SP0635V2A0D

애플리케이션

데이터 시트

상단으로 이동

제품 상세 정보

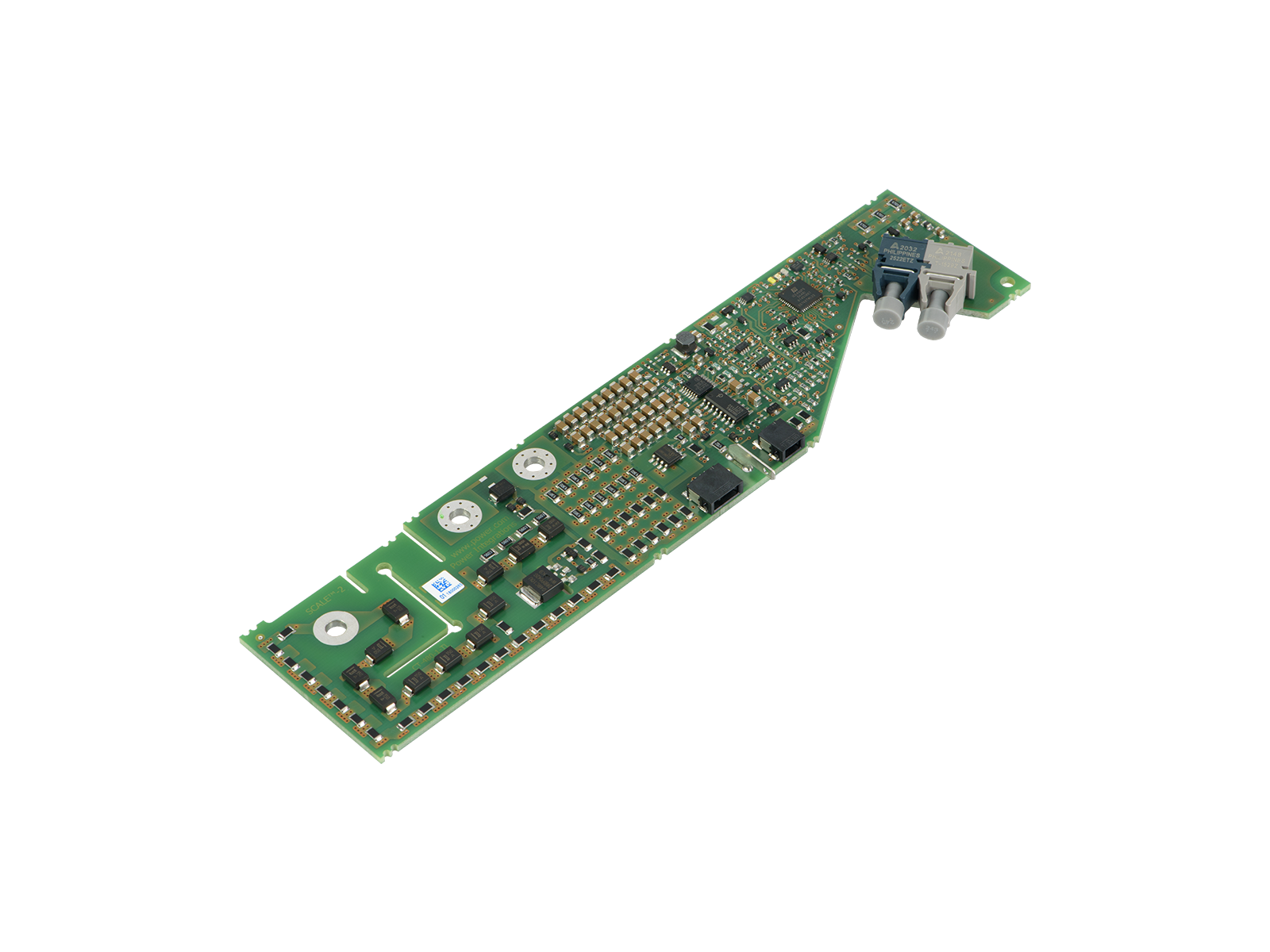

1SP0635V2A0D SCALE-2 플러그 앤 플레이 게이트 드라이버는 다양한 IGBT 모듈을 지원하도록 설계된 소형 단일 채널 지능형 게이트 드라이버입니다. 다양한 광섬유 인터페이스를 제공합니다.

1SP0635V2A0D는 절연형 DC-DC 컨버터 ISO6125R-33과 함께 작동하도록 설계되었으며 드라이버에 통합되어 있지 않으므로 별도로 구매해야 합니다.

파워 인테그레이션스(Power Integrations)의 Dynamic Advanced Active Clamping을 통해 IGBT 오프 상태의 DC 링크 전압 범위를 60초까지 확장할 수 있습니다. 철도 및 재생 애플리케이션에 이상적입니다.

명세서
지원되는 모듈	FZ2400R33HE4
최대 스위칭 주파수	2.60 kHz
IGBT 전압 등급	3300 V
기술	SCALE-2
출력 전력 / 채널-최대	3.00 W
작동 온도 (최소)	-40 ℃
작동 온도 (최대)	85 ℃
인터페이스 유형	광섬유
IGBT 제조업체	Infineon
채널 수	1
게이트 피크 전류 (최대)	+35 A
상품 유형	회로 기판
Product Sub-Type	플러그 앤 플레이 드라이버
지원되는 모듈 유형	IGBT
메인 / 주변	메인
지원되는 토폴로지	2단계 전압 소스 3단계 NP 클램프 - 유형 1 3단계 NP 클램프 - 유형 2 다단계 NP 클램프
병렬 지원?	예
보호 기능	동적 고급 능동 클램핑 과전압 단락 저전압 (2차측)
드라이브 모니터링	DC Link NTC
등각 코팅?	예
드라이브 모드	직접 독립형
IGBT에 대한 연결 유형	Direct
게이트 턴온 전압	+15.00 V
게이트 턴 오프 전압	--10.00 V
전압 - DC 링크 스위칭	2200.00 V
전압 - DC 링크 꺼짐 상태, 60 초	3000.00 V
시간 - 출력 상승	9.00 ns
시간 - 출력 하락	30.00 ns
패키지	회로 기판
격리 기술	절연
격리 유형	기본
보관 온도 (최소) (°C)	-40.00 ℃
보관 온도 (최대) (°C)	50.00 ℃
