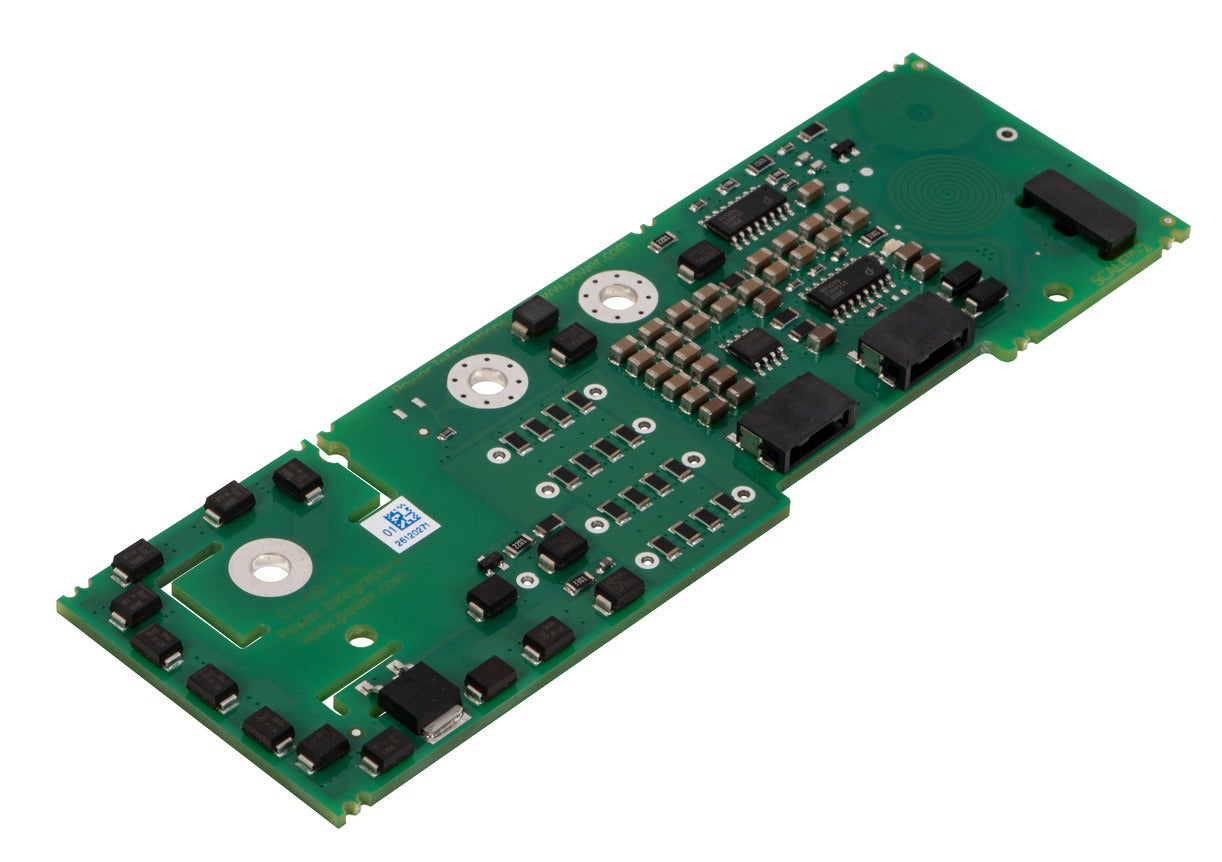

1SP0635D2S1R-MBN1200F33F
Compact single-channel intelligent plug-and-play gate driver optimized for 130 x 140 mm single IGBT High Power (IHM) modules
애플리케이션
제품 상세 정보
The 1SP0635D2S1R-MBN1200F33F peripheral driver is designed for operation of power modules with a blocking voltage of up to 3300 V. It must be used with the main driver - 1SP0630x2M1R - in order to function.
명세서
| 지원되는 모듈 | MBN1200F33F |
| 최대 스위칭 주파수 | 10.00 kHz |
| IGBT 전압 등급 | 3300 V |
| 기술 | SCALE-2 |
| 출력 전력 / 채널-최대 | 3.00 W |
| 작동 온도 (최소) | -40 ℃ |
| 작동 온도 (최대) | 85 ℃ |
| 인터페이스 유형 | 광섬유 |
| 모듈 하우징 | 130x140mm |
| IGBT 제조업체 | Hitachi |
| 채널 수 | 1 |
| 게이트 피크 전류 (최대) | +30 A |
| 상품 유형 | 회로 기판 |
| Product Sub-Type | 플러그 앤 플레이 드라이버 |
| 지원되는 모듈 유형 | IGBT |
| 메인 / 주변 | 주변 |
| 지원되는 토폴로지 |
2단계 전압 소스
3단계 NP 클램프 - 유형 1
3단계 NP 클램프 - 유형 2
다단계 NP 클램프
|
| 병렬 지원? | 예 |
| 보호 기능 |
동적 고급 능동 클램핑
과전압
단락
저전압 (2차측)
|
| IGBT에 대한 연결 유형 | Direct |
| 게이트 턴온 전압 | +15.00 V |
| 게이트 턴 오프 전압 | -10.10 V |
| 전압 - DC 링크 꺼짐 상태, 60 초 | 2700.00 V |
| 시간 - 출력 상승 | 9.00 ns |
| 시간 - 출력 하락 | 30.00 ns |
| 격리 기술 | 절연 |
| 격리 유형 | 기본 |
| 보관 온도 (최소) (°C) | -40.00 ℃ |
| 보관 온도 (최대) (°C) | 50.00 ℃ |
