1SP0440V2M0C-FZ1800R45HL4_S7

SCALE-2 Plug-and-Play Gate Driver for Driving 4500 V IHV Power Modules via Optical I/O Interface, Designed for VSC-HVDC Applications (pairs with ISO5125R-45 isolated DC-DC converter and RLC-PSI-641-050 cable)

애플리케이션

제품 상세 정보

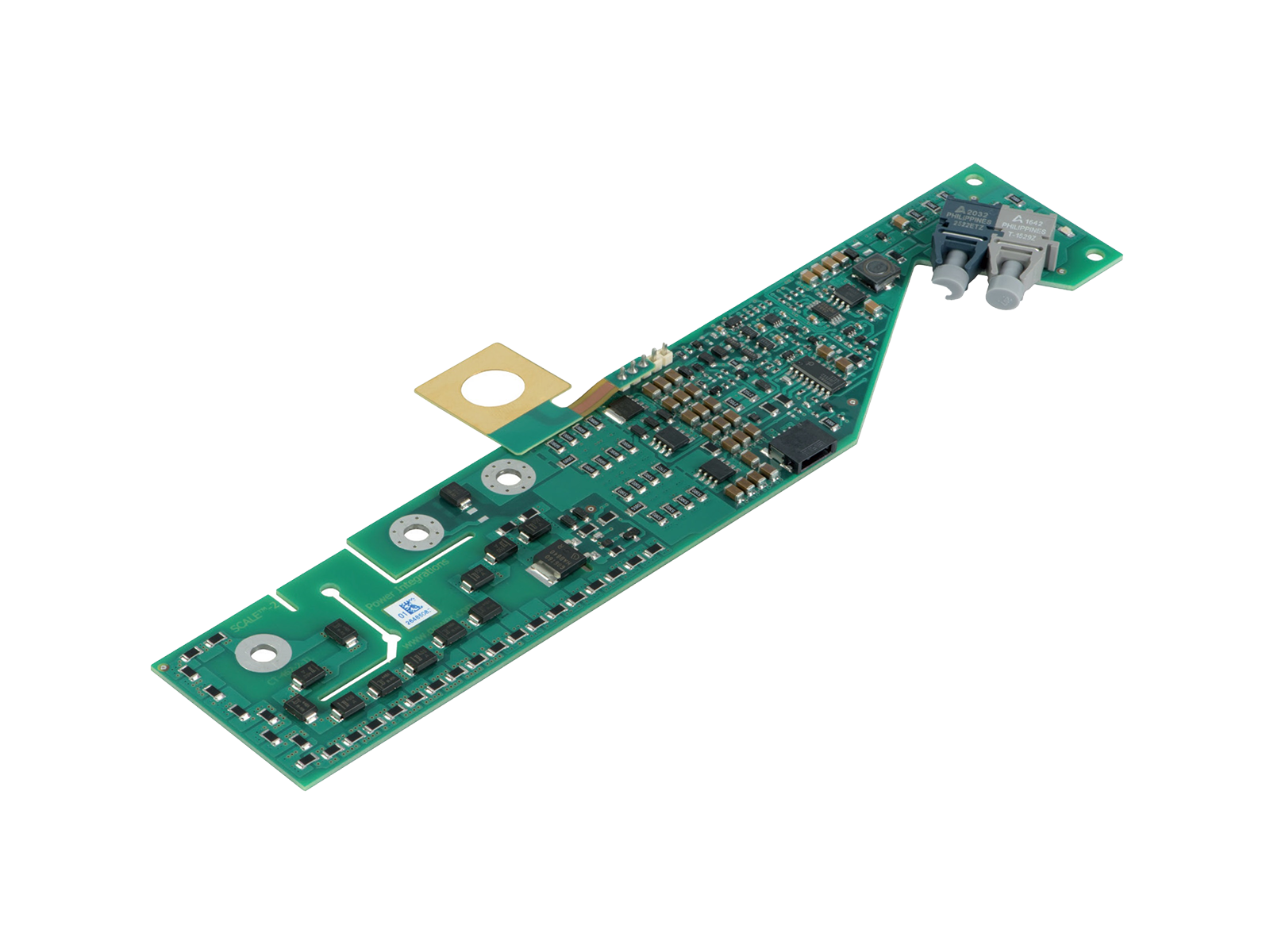

The plug-and-play 1SP0440V2M0C gate driver is based on the SCALE™-2 chip set. It is optimized for the operation of 4500 V IHV IGBT power modules with 25V gate voltage in on-state.

The gate driver features optical interfaces. The power supply (isolated DC-DC converter ISO5125R-45) and connection cable (RLC-PSI-641-050-0) needs to be purchased as separate unit.

Power Integrations’ Dynamic Advanced Active Clamping allows an extended DC-link voltage range in IGBT off-state for up to 60 s.



명세서

명세서
지원되는 모듈 FZ1800R45HL4_S7
최대 스위칭 주파수 0.50 kHz
IGBT 전압 등급 4500 V
기술 SCALE-2
출력 전력 / 채널-최대 1.00 W
작동 온도 (최소) -40 ℃
작동 온도 (최대) 85 ℃
인터페이스 유형 광섬유
IGBT 제조업체 Infineon
채널 수 1
Footnote Single-Channel IGBT Driver
게이트 피크 전류 (최대) +25 A
지원되는 모듈 유형 IGBT
지원되는 토폴로지
2단계 전압 소스
3단계 NP 클램프 - 유형 1
3단계 NP 클램프 - 유형 2
다단계 NP 클램프
보호 기능
동적 고급 능동 클램핑
과전압
단락
저전압 (2차측)
드라이브 모니터링 없음
등각 코팅?
드라이브 모드 직접 독립형
IGBT에 대한 연결 유형 Direct
게이트 턴온 전압 +24.00 V
게이트 턴 오프 전압 -10.00 V
전압 - DC 링크 스위칭 3400.00 V
전압 - DC 링크 꺼짐 상태, 60 초 3600.00 V
패키지 회로 기판
격리 유형 기본
보관 온도 (최소) (°C) -40.00 ℃
보관 온도 (최대) (°C) 50.00 ℃
게이트 피크 전류 (최소) 25
