LXA16T600C
균형적인 EMI 및 스위칭 속도의 패스트 실리콘 다이오드
- VRRM - 600 V
- IF(AVG) - 3 A - 20 A
- QRR - 21 nC - 51 nC
애플리케이션
제품 상세 정보
Qspeed 다이오드는 실리콘 다이오드 중 QRR이 가장 작은 제품입니다. 이 제품은 리커버리 특성을 통해 효율성을 증대시켰으며, EMI를 절감하고 스너버를 사용하지 않아도 되는 것이 특징입니다.
제품 특징
특징
- 낮은 QRR, 낮은 RRM, 낮은 tRR
- 높은 dIF/dt 가능(1000A/µs)
- 소프트 리커버리
장점
- 효율성 증가
- 스너버 회로 불필요
- EMI 필터 부품 사이즈 & 수 감소
- 매우 빠른 스위칭 가능
애플리케이션
- 역률 보정(PFC) 부스트 다이오드
- 모터 구동 회로
- DC-AC 인버터
관련 정보
PowerEsim을 이용한 Qspeed 다이오드 시뮬레이션
파워 인테그레이션스는 PowerEsim과 협력하여 Qspeed 제품의 뛰어난 성능 시뮬레이션을 위한 빠르고 정확한 방법을 제공합니다. 상세 정보는 아래의 PowerEsim 로고를 클릭하세요.
명세서
| 순방향 전류 (평균) | 8.00 A |
| 순방향 전압 (일반적인) | 2.10 V |
| 역 회복 전압 (최대) | 600.00V |

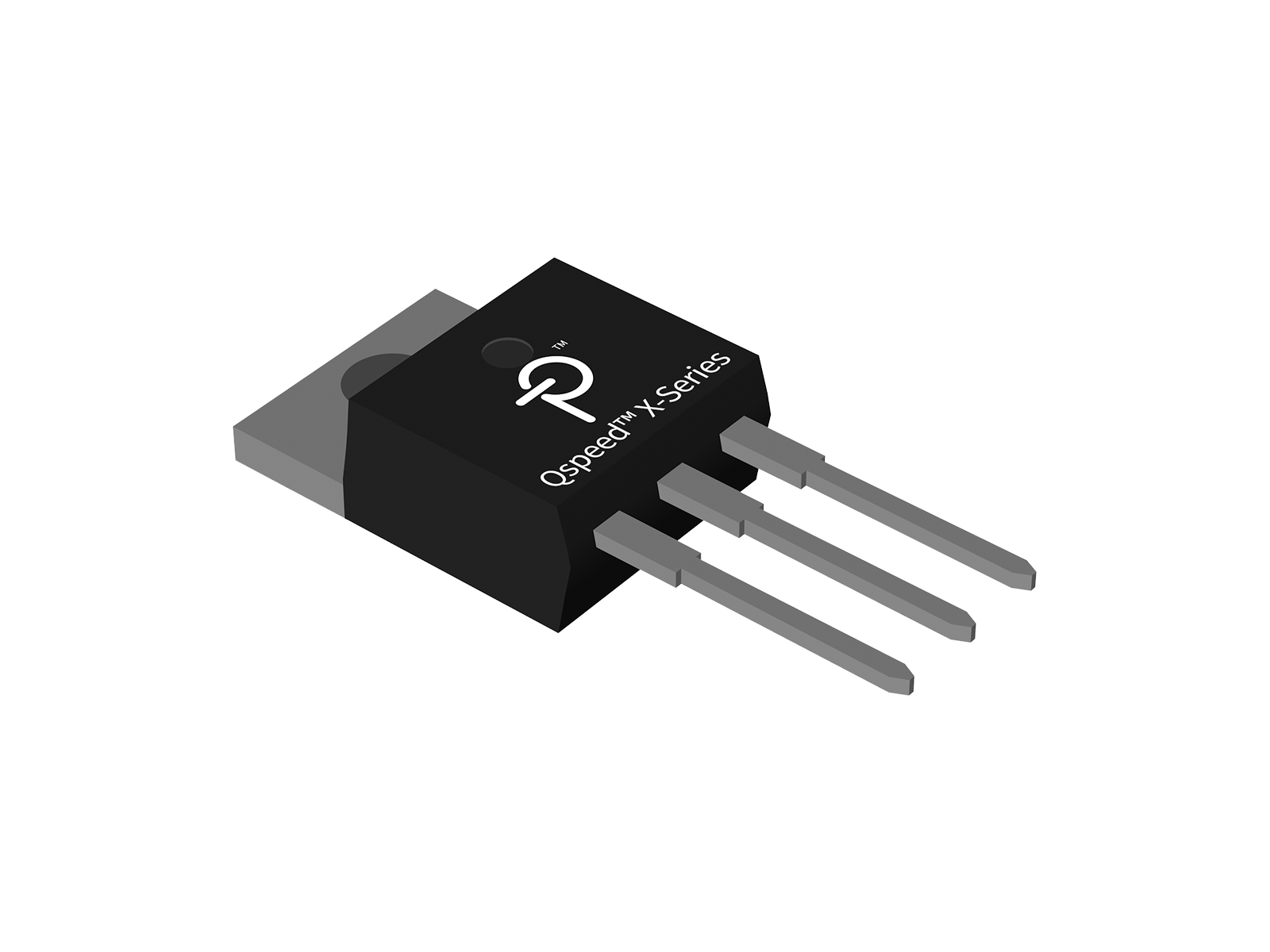

| IC 패키지 | TO-220AB |
| 장착 유형 | 관통 구멍 |
| 작동 온도 (최소) | -55 °C |
| 작동 온도 (최대) | 150 °C |
| Product Sub-Type | 다이오드 |
