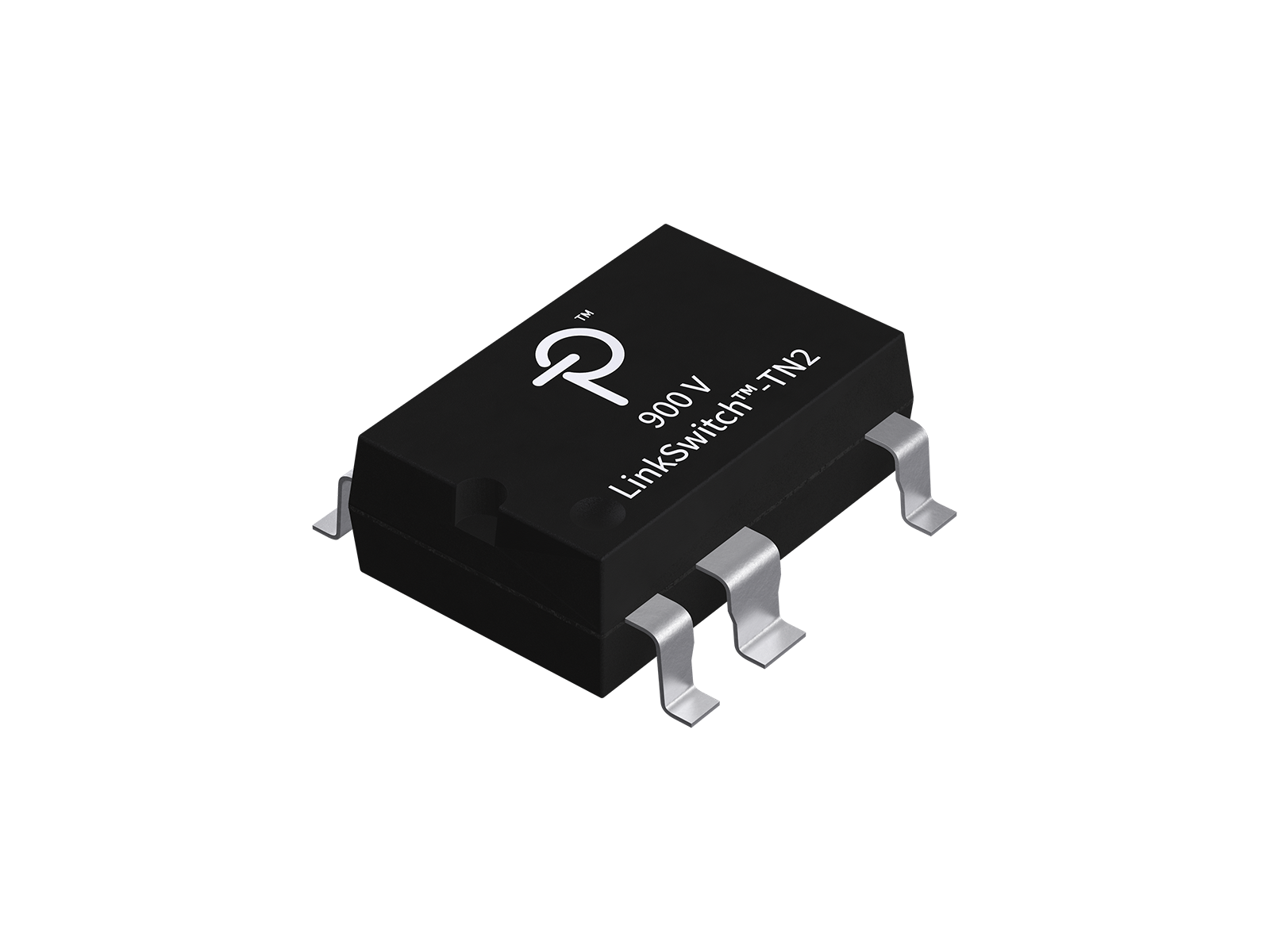

LNK3294G

비절연 오프라인 파워 서플라이를 위한 LinkSwitch-TN2 IC 제품군은 기존의 리니어 방식 또는 콘덴서 드로퍼 솔루션에 비해 크게 향상된 성능을 제공합니다. 고집적 LinkSwitch-TN2 IC를 사용하는 디자인은 보다 유연하고 효율적이며, 광범위한 시스템 레벨 보호 기능과 높은 안정성을 제공합니다. 디바이스 제품군은 벅, 벅-부스트 및 플라이백 컨버터 토폴로지를 지원합니다. 또한, 725 V / 900 V정격 MOSFET, 오실레이터, 저부하 시 최고의 효율을 위한 On/Off 컨트롤, 자체 바이어스용 고압 스위칭 전류 소스, 주파수 지터링, 사이클 단위 빠른 전류 제한, 히스테리시스(Hysteresis) 써멀 셧다운과 입/출력 과전압 보호 회로가 하나의 모놀리식 IC에 통합되어 있습니다.

LinkSwitch-TN2 IC는 전 세계의 모든 무부하 및 대기 사양을 충족하는 파워 서플라이 디자인으로 대기 시 매우 적은 전류만 소비합니다. 또한, LinkSwitch-TN2 디바이스는 피드백 핀 레귤레이션의 정확도가 이전 제품(LinkSwitch-TN)이 6.6%였던 것에 비해 —± 1.3% 개선되었습니다. BYPASS 핀 콘덴서 값을 통해 MOSFET 전류 제한 모드를 선택할 수 있습니다. 낮은 전류 제한은 매우 낮은 비용과 작은 표면 실장형 인덕터를 사용하지만 높은 전류 제한은 최대 지속 출력 전류를 제공합니다. 전체 보호 기능을 사용하면 입/출력 과전압 오류, 디바이스 과열 오류, 레귤레이션 손실 및 파워 서플라이 출력 과부하 또는 회로 단락 오류로부터 디바이스와 시스템을 보호하여 안전하고 안정적인 전원을 공급할 수 있습니다.

제품의 주요 특징

최고의 성능 및 디자인 유연성

• 벅, 벅-부스트 및 플라이백 지원
• 적은 부품 수의 벅 컨버터
• 뛰어난 부하 및 라인 레귤레이션
• 선택 가능한 디바이스 전류 제한
• 정확한 전류 제한으로 66kHz 작동
• 저렴한 비용의 기성품 인덕터 사용 허용
• 마그네틱 및 출력 콘덴서의 크기 및 비용 감소
• 주파수 지터링을 통해 EMI 필터 복잡성 감소
• 핀 아웃을 통해 PCB 히트싱크 단순화

강화된 안전성 및 안정성 기능

• 출력 과전압 보호 기능(OVP)
• 라인 입력 과전압 보호 기능(OVL)
• 히스테리시스(Hysteresis) 과열 보호 기능(OTP)
• DRAIN 핀과 다른 모든 핀 간에 연면거리 확대로 필드 안정성 향상
• 뛰어난 서지 내성을 위한 725 V 정격 MOSFET
• 산업 또는 추가 안전 마진을위한 900 V MOSFET 등급 시리즈

EcoSmart – 매우 높은 에너지 효율

• 대기 모드 시100μA 이하 전류 공급
• On/Off 컨트롤을 통해 광범위한 부하 범위에 일정한 효율성 제공
• 전 세계의 모든 에너지 효율성 규정 준수
• 외부 바이어스를 사용하는 하이 사이드 벅 변환기에서 30mW 이하의 무부하
• 외부 바이어스를 사용하는 플라이백 변환기에서 10mW 이하의 무부하
