IMX2353F

InnoMux2-EP IC는 전력 변환 효율을 크게 향상시킵니다. 각 출력을 독립적으로 조정하고 보호함으로써 InnoMux-2 제품군은 여러 하류 변환 단계를 제거합니다.

InnoMux-2 IC 기반의 설계는 BOM 카운트가 적고 컴팩트합니다. 이 제품군은 1차 및 2차 측 컨트롤러, 보호 기능, 센싱 요소, 안전 평가 피드백 메커니즘(플럭스링크)을 단일 IC에 통합하고 있습니다. InnoMux-2 IC에는 멀티모드 조광 기능을 갖춘 LED 백라이트 컨트롤러도 포함되어 있어, 조명 또는 디스플레이 요구 사항이 있는 모니터, TV, 가전 제품에 이상적입니다.

InnoMux2-EP에는 DCM 작동 중 준공진 스위칭, 정밀 SR 제어, LED 드라이버의 최소 임계값 조정 등, 변환 효율을 극대화하기 위한 확장 기능이 포함되어 있습니다.

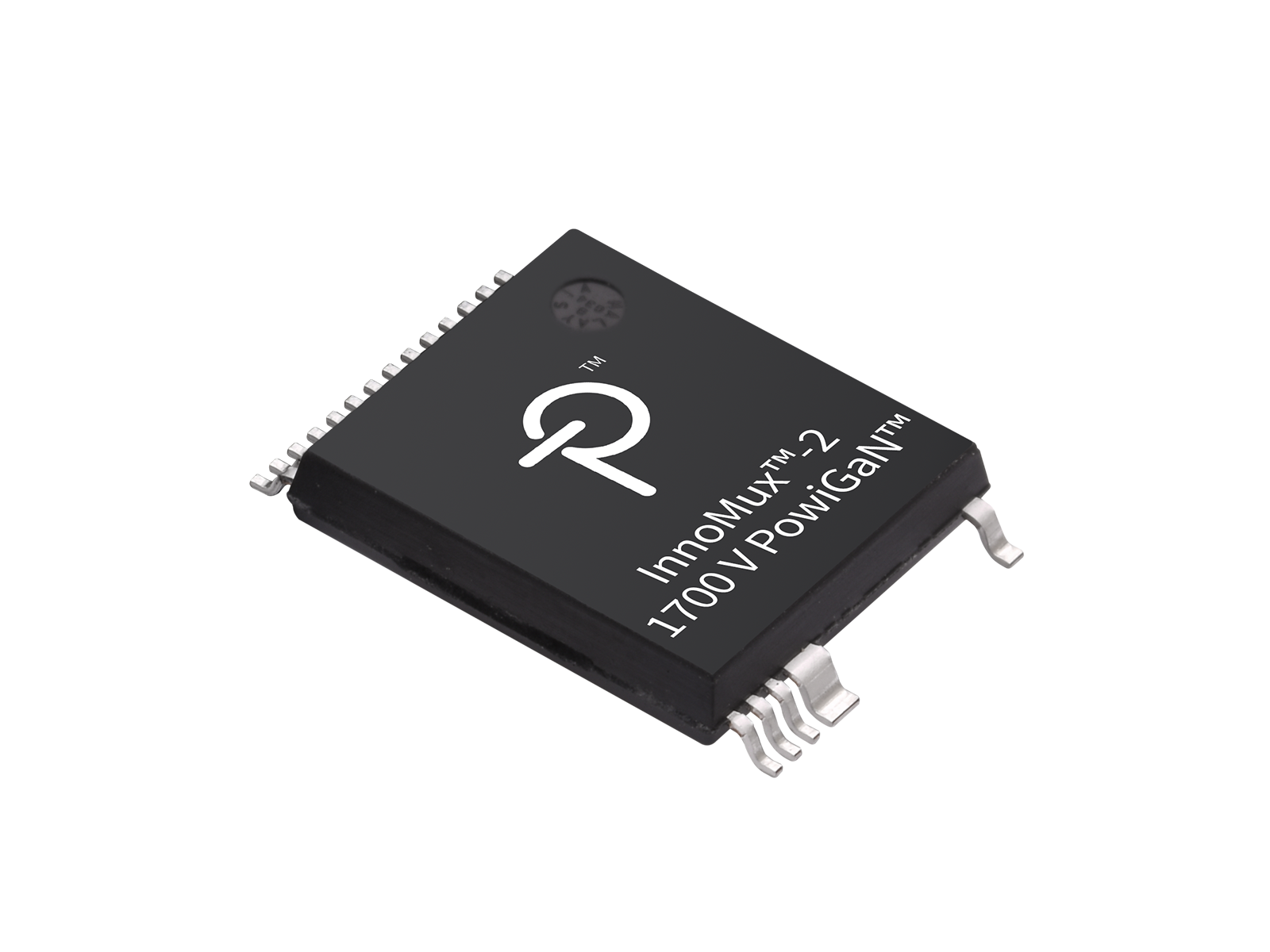

InnoMux 제품군은 1700V GaN 스위치를 탑재한 업계 최초의 전력 장치를 포함하고 있습니다.PowiGaN™ 기술로 달성한 고전압 평가는 질화갈륨 전력 전자 기술의 발전에서 중대한 이정표를 의미하며, 자동차 충전기, 태양광 인버터, 삼상 미터, 그 외의 산업용 전력 시스템에서 비용이 많이 드는 실리콘 카바이드(SiC) 트랜지스터를 대체할 수 있는 가능성을 제시합니다.

제품 하이라이트

고도로 통합된 컴팩트한 풋프린트

• 단일 컨트롤러와 트랜스포머를 사용하여 최대 3개의 독립적 조정 출력
• 포스트 레귤레이터 제거
• 다모드 준공진 불연속 도전 모드(DCM) 및 연속 도전 모드(CCM) 플라이백 컨트롤러, 650V, 725V , 750V 또는 1700V 전원 스위치, 2차 측 제어 및 동기 정류 드라이버 포함
• 통합된 플럭스링크™ 피드백 링크는 광 커플러를 제거
• 뛰어난 과도 응답: 100% 부하 스텝에서 ±5% CV 이하
• 고정 전압(CV) 출력은 최대 200V, LED 드라이브용도 최대 200V

EcoSmart™ – 에너지 효율

• PowiGaN 기술은 90% 이상의 효율적인 전원을 제공
• 설계는 전 세계 에너지 효율 규제를 쉽게 충족
• 독창적인 스위칭 알고리즘은 전체 부하에서 높은 효율을 보장
• 저전력 소비로 PCB 냉각 가능 – 히트싱크 불필요

고급 보호/안전 기능

• 1차 감지 출력 OVP
• 오픈 SR-FET 게이트 검출
• 히스테리시스 열 셧다운
• 정확한 브라운인/브라운아웃 및 과전압 보호가 있는 입력 전압 모니터
• 각 출력의 과부하 보호
• LED 단락/오픈 보호

완전한 안전성 및 규정 준수

• 강화된 절연
• 절연 전압 > 4000VAC
• 100% 생산 HIPOT 테스트 완료
• UL1577 및 TUV (EN62368)의 안전 시험 진행 중
• EN61000-4 스위트의 테스트 표준에 포함된 클래스A 성능 기준을 충족하는 설계 가능. 이에는 EN61000-4-2, 4-3 (30V/m), 4-4, 4-5, 4-6, 4-8 (100A/m), 및 4-9 (1000A/m)가 포함됩니다

그린 패키지

• 할로겐 프리 및 RoHS 준수
