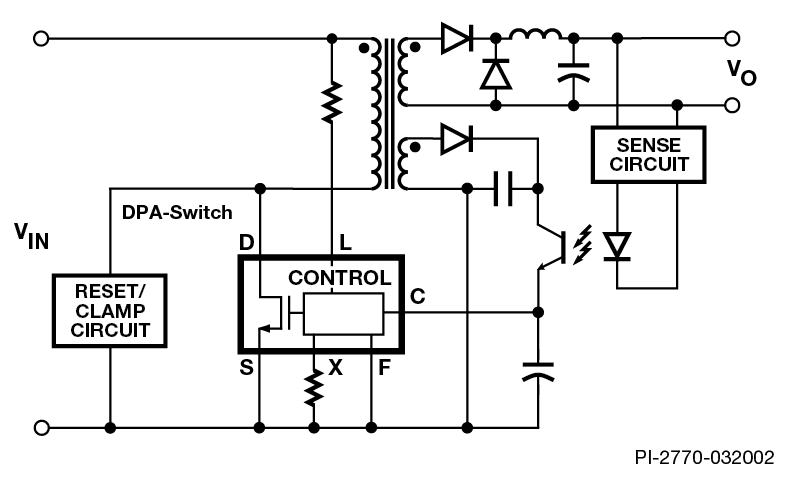

전형적인 포워드 컨버터 애플리케이션
DPA-Switch in SMD-8 Package
DPA-Switch in TO-263-7C Package
DPA-Switch in PDIP-8 Package
전형적인 포워드 컨버터 애플리케이션
DPA-Switch in SMD-8 Package
DPA-Switch in TO-263-7C Package
+ 1 DPA-Switch in PDIP-8 Package

DPA-Switch

16~75VDC 입력 및 최대 100W 전력의 DC-DC 솔루션

애플리케이션
디자인 시작
필터 제품 숨기기
필터 숨기기
Filter Products
1 - 10 개 제품 총 10 개 전시
Product Parts Table
제품
데이터 시트
RDK 사용 가능
토폴로지
출력 전력 (최대) - 폐쇄 형, 범용
항복 전압
IC 패키지
자동 재시작 및 과전압 응답
입력 전압 (최소)
입력 전압 (최대)
스위칭 주파수 (최소)
스위칭 주파수 (최대)
제어 기능
보호 기능
과열 반응
장착 유형
상품 유형
작동 온도 (최대)
작동 온도 (최소)
제어 체계
내부 스위치
자동 재시작 임계 값
DPA SMD-8 Image

DPA423GN

세부 정보보기
Data Sheet View Data Sheet
RDK Available
DAK-68A DAK-71A DAK-86
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 18.0 W
Breakdown Voltage 220 V
IC Package SMD-8
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch PDIP-8

DPA423PN

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 18.0 W
Breakdown Voltage 220 V
IC Package DIP-8
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA423R

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 18.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA SMD-8 Image

DPA424GN

세부 정보보기
Data Sheet View Data Sheet
RDK Available
DAK-21A
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 35.0 W
Breakdown Voltage 220 V
IC Package SMD-8
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch PDIP-8

DPA424PN

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 35.0 W
Breakdown Voltage 220 V
IC Package DIP-8
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA424R

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 35.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA SMD-8 Image

DPA425GN

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 70.0 W
Breakdown Voltage 220 V
IC Package SMD-8
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 표면 실장
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch PDIP-8

DPA425PN

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 70.0 W
Breakdown Voltage 220 V
IC Package DIP-8
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA425R

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 플라이백, 포워드
Output Power (Max) - Enclosed, Univ 70.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
DPA-Switch TO-263-7C

DPA426R

세부 정보보기
Data Sheet View Data Sheet
RDK Available
Topology 포워드
Output Power (Max) - Enclosed, Univ 100.0 W
Breakdown Voltage 220 V
IC Package TO-263-7C
Auto-Restart & Overvoltage Response 자동 재시작
Voltage - Input (Min) 16 V
Voltage - Input (Max) 75 V
Switching Frequency (min) 300 kHz
Switching Frequency (max) 400 kHz
Control Features 동기 정류, 프로그래머블 스위칭 주파수, 소프트 스타트, 자동 재시작/래칭 결함 응답, 온/오프 제어
Protection Features 입력 과전압, 입력 저전압, 출력 개방 회로, 출력 과부하, 과열, 원격 종료
Over-Temperature Response 자동 재시작
Mounting Type 관통 구멍
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme 2차측
Internal Switch Yes
Auto-Restart Threshold 5.8
1 - 10 개 제품 총 10 개 전시
상단으로 이동

제품 상세 정보

설명:

  • 220V 급고주파 MOSFET과 모든 제어 및 각종 보호 회로를 통합한 모노리식 IC
  • 넓은 DC 입력 전압 범위(16VDC~75VDC)
  • 손실없는 집적된 current limit
  • 오토-리스타트 기능 내장
  • 전압 모드로 5kHz 이상의 루프 대역폭을 제공하면서 75%의 듀티 사이클 실현
  • 입력 저전압/고전압 셧다운 보호(ETSI 표준 충족)
  • 핀 선택형 300/400kHz
  • 저렴한 동기 정류 방식 가능

애플리케이션

  • 24V/48V DPA(분산형 전원 디자인)
  • DC-DC 컨버터 모듈 "브릭"
  • PoE PD(PoE 애플리케이션 지원 페이지)
  • 서버, 라우터 및 네트워크 라인 카드
  • 통신 중앙 관제 장비
  • VoIP 및 디지털 기능 전화
  • 온도 및 산업용 제어
상단으로 이동

리소스

애플리케이션 노트

데이터 시트

디자인 예제

범용

제품 선택 안내서

디자인 도구

Download ECad Models

디자인 키트

DAK-21A Reference Design Kit for DPA-Switch
DAK-68A Reference Design Kit for DPA-Switch
DAK-71A Reference Design Kit for DPA-Switch
DAK-86 Reference Design Kit for DPA-Switch
